Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE14” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
modelo: | SE14 | Relação da engrenagem: | 85:1 |
---|---|---|---|
Eficiência: | 40% | Cor: | RAL 9006 ou como pedido |
Aplicativo: | Perseguidor solar | Lugar de origem: | Changzhou, China |
Motorista: | Motor | Garantia: | 5~10 anos |
Certificado: | ISO9001, CE | Local da instalação: | Abra o campo |
Característica: | Longa vida | Manutenção: | 5 anos |
Realçar: | caixa de engrenagens da movimentação do sem-fim,motor da engrenagem de sem-fim |

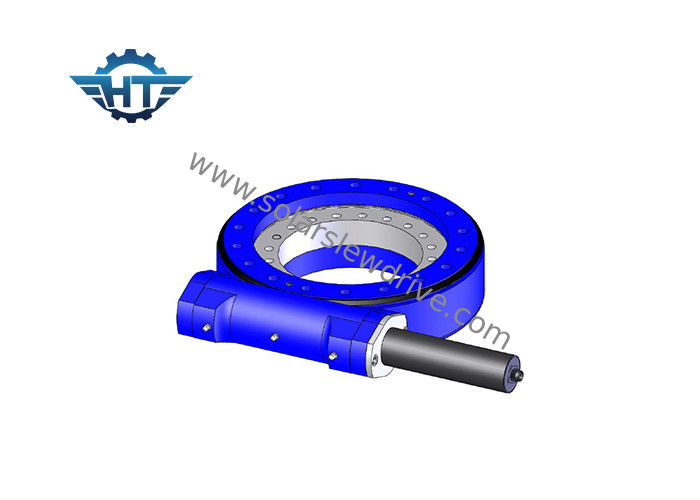

A relação 85 da engrenagem SE14/1 engrenagem de sem-fim pequena da folga massacrou a movimentação para perseguidores solares da única linha central e da linha central dupla
Descrição
Características estruturais
A movimentação do sem-fim do gerencio está consistindo na engrenagem de sem-fim, eixo do sem-fim, alojamento, rolamento, motor e assim por diante. O motor conduz o eixo do sem-fim, o sem-fim e envolve o sem-fim e a engrenagem é contratada aumentar o torque, estável e seguro.
Desempenho
A movimentação do gerencio pode sustentar uma carga mais axial, carga radial e momento da inclinação. A plataforma giratória ou o quadro gerenciem no azimute e na elevação conduzidos girando a movimentação.
Espaço de aplicação
As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
Tabela do desempenho de SE14
Modelo | movimentação horizontal do sem-fim de 14 polegadas |
Relação | 85:1 |
Categoria do IP | IP66 |
Torque da saída avaliado | kNm 44 |
Inclinando o torque | kNm 135 |
Carga axial | kN 680 |
Carga radial | kN 230 |
Guardando o torque | kNm 68 |
Eficiência | 40% |
Precisão | ° ≤0.1 |
De travamento automático | Sim |
Peso | 62 quilogramas |
Temperatura de trabalho | -30~+120 ℃ |
Dados técnicos de movimentações do gerencio do SE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Nossos serviços
Há mais de 10 tamanhos diferentes, partindo de 3' tamanho a 25" tamanho da polegada, entre eles são 5", a 7", a 9" a 12", 14", 17", 19" e 21". São amplamente utilizados em sistemas de rastreio solares (picovolt, CPV, HCPV e heliostat) e em veículos regulares, tais como elevadores do homem, guindastes do caminhão, assim como veículos modulares.
