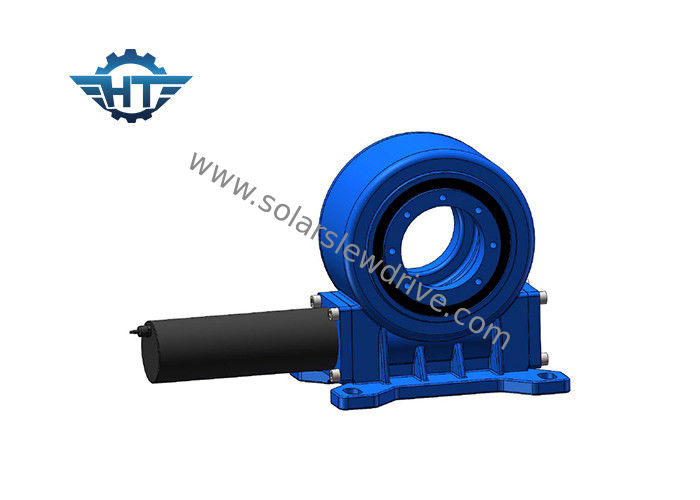

Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE7 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
modelo: | VE7 | Relação da engrenagem: | 57:1 |
---|---|---|---|
Aplicação: | perseguidores solares | Lugar de origem: | Changzhou, China. |
Condutor: | Motor da engrenagem planetária de 12/24 de VDC | certificado: | ISO9001, CE |
Instalação: | Vertical | manutenção: | livre |
cor: | Conforme solicitado | Folga: | menos de 0,1 graus |
Realçar: | caixa de engrenagens da movimentação do sem-fim,motor da engrenagem de sem-fim |
Descrição do produto
Função
Girar conduz a função com tecnologia padrão do sem-fim, em que o sem-fim no eixo horizontal atua enquanto o motorista para a engrenagem, geralmente, o eixo é conduzido pelo motor bonde da engrenagem.
Relação da engrenagem
A rotação do sem-fim horizontal gerencie uma engrenagem sobre uma perpendicular da linha central para a linha central de parafuso. Esta combinação reduz a velocidade do membro conduzido e igualmente multiplica seu torque; aumentando a proporcionalmente como as diminuições da velocidade. A relação da velocidade dos eixos depende em cima da relação do número de linhas do sem-fim ao número de dentes na roda ou na engrenagem de sem-fim.
Sem-fim da ampulheta
Nossas movimentações do gerencio estão usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem. Isto aumentou resultados do acoplamento do dente na maiores força, eficiência e durabilidade.
Parâmetros
Modelo: | VE7 | Lugar de origem | Changzhou, China |
Tipo | HANGTUO | Tipo | Incluido |
Material | 42CrMo, 50Mn | Torque da saída | 1750 N.m |
Inclinando o torque do momento | 5 K N.m | Guardando o torque | 9,2 K N.m |
Avaliação axial estática | 34 KN | Avaliação radial estática | 58 KN |
Avaliação axial dinâmica | 17 KN | Avaliação radial dinâmica | 38 KN |
Relação da engrenagem | 57:1 | Eficiência | 40% |
Aplicações
os pratos solares dos perseguidores, das turbinas eólicas, do satélite e do radar, caminhão cranes, homem levantam, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, torres do escavador, e elevadores automotivos.
Produtos relacionados
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
