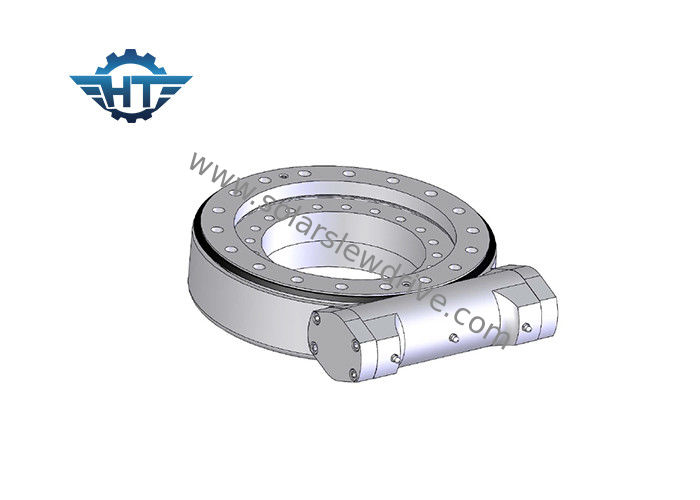

Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE1~25 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
modelo: | Polegada SE1~SE25 | Relação da engrenagem: | 31:1~150:1 |
---|---|---|---|
Aplicação: | perseguidores e maquinaria de construção solares | Lugar de origem: | Changzhou, China. |
Condutor: | motor bonde/motor hidráulico/servo motor | Instalação: | vertical e hotizontal |
cor: | Conforme solicitado | Folga: | menos de 0,1 graus |
Realçar: | caixa de engrenagens da movimentação do sem-fim,anel do gerencio da engrenagem de sem-fim |
Descrição do produto
Há muitas aplicações em que a movimentação do gerencio pode ser utilizada, primeiramente porque é perfeita para as aplicações que exigem carga-guardar o poder e a força rotatória do torque.
As aplicações típicas da movimentação do gerencio incluem mas não são limitadas: os perseguidores solares, turbinas eólicas, homem levantam, maquinaria hidráulica, punhos telescópicos, torres do escavador, elevadores, guindastes, equipamento da perfuração, equipamento militar, sistema robótico.
Nós temos uma vasta gama de movimentação do gerencio com torque da saída variamos de 221 lbf.ft a 15800 lbf.ft.
Os anéis do gerencio com os eixos integrais do sem-fim estão transformando-se cada vez mais popular devido à simplicidade da instalação e são usados em guindastes montados caminhão, em turbinas eólicas pequenas, em plataformas do acesso, em plataformas giratórias, em dispositivos de seguimento solares, em sistemas de comunicação satélite, e em dispositivos simples da manipulação de materiais. As unidades da precisão alta e das zero folgas são aplicadas similarmente em projetos específicos. Além, nós podemos oferecer os vários motores e as caixas de engrenagens bondes e hidráulicos ao fósforo.
Série vertical
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
Série horizontal
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Guardando o torque | Carga axial | Carga radial | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | N.m | kN | kN | grau | Sim | quilograma | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sim | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sim | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sim | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sim | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 182 |
Série dupla da linha central
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Série dupla da linha central
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Série dobro do sem-fim
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso | |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | ||||
14" | 85:1 | 12225 | 68000 | 340 | 130 | 110000 | 40% | ≤0.1 | Sim | 70 quilogramas | |
17" | 102:1 | 18525 | 160000 | 480 | 190 | 131200 | 40% | ≤0.1 | Sim | 102 quilogramas | |
21" | 125:1 | 30750 | 240000 | 980 | 390 | 162000 | 40% | ≤0.1 | Sim | 153 quilogramas | |
25" | 150:1 | 36750 | 360000 | 1200 | 430 | 178000 | 40% | ≤0.1 | Sim | 202 quilogramas |
