| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 parte |
| preço: | USD 280~504 / pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L / C, T / T, Western Union |

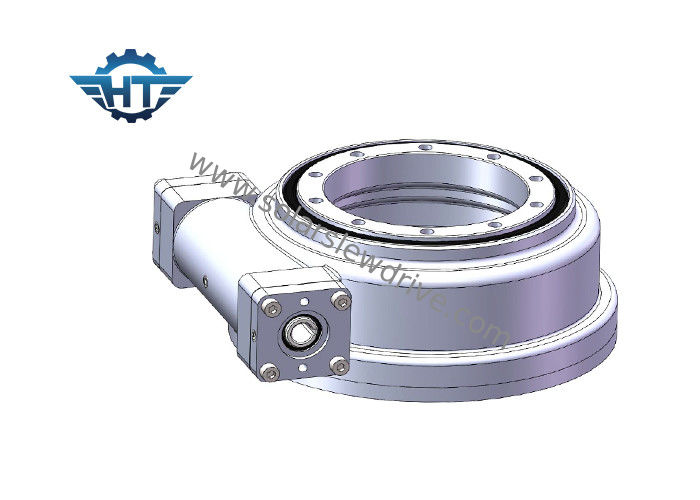

relação solar 57 da engrenagem do perseguidor da movimentação do pântano 50Mn/42CrMo/1 para a indústria solar
Descrição do produto
Função
As movimentações do gerencio funcionam com tecnologia padrão do sem-fim, em que o sem-fim no eixo horizontal atua como o motorista para a engrenagem, geralmente, o eixo é conduzido pelo motor elétrico da engrenagem.
Relação da engrenagem
A rotação do sem-fim horizontal gerencie uma engrenagem sobre uma perpendicular da linha central para a linha central de parafuso. Esta combinação reduz a velocidade do membro conduzido e igualmente multiplica seu torque; aumentando a proporcionalmente como as diminuições da velocidade. A relação da velocidade dos eixos depende em cima da relação do número de linhas do sem-fim ao número de dentes na roda ou na engrenagem de sem-fim.
Sem-fim da ampulheta
Nossas movimentações do gerencio estão usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem. Resultados aumentados deste acoplamento do dente na maiores força, eficiência e durabilidade.
Parâmetros
| Modelo: | SE7 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 2000 N.m |
| Inclinando o torque do momento | K 1,35 N.m | Guardando o torque | K 1,32 N.m |
| Avaliação axial estática | 132 KN | Avaliação radial estática | 58 KN |
| Avaliação axial dinâmica | 66 KN | Avaliação radial dinâmica | 38 KN |
| Relação da engrenagem | 57:1 | Eficiência | 40% |
Aplicações
perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
Parâmetros de séries do SE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Empacotamento e envio
Empacotamento interno: filme plástico antiferrugem; sacos de plástico do vácuo.
Empacotamento exterior: caixa dura; caso de madeira; pálete de madeira.
Termo de envio: por expresso; pelo ar; por via terrestre; pelo mar.
Para amostras, desde que a movimentação do pântano é com dimensão pequena com exceção do peso pesado, não for transporte eficaz na redução de custos pelo mar quando o transporte expresso a maneira eficaz na redução de custos, nossa vontade logistitic do pessoal pedida TNT, DHL, UPS, FEDEX, de comparar o preço expresso a fim encontrar a maneira a mais eficaz na redução de custos.
Se no pedido em grandes quantidades no futuro, nós recomendamos o navio pelo mar.
