| Brand Name: | HangTuo |
| Model Number: | SDE21 |
| MOQ: | 1 parte |
| preço: | USD 280~504 / pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L / C, T / T, Western Union |

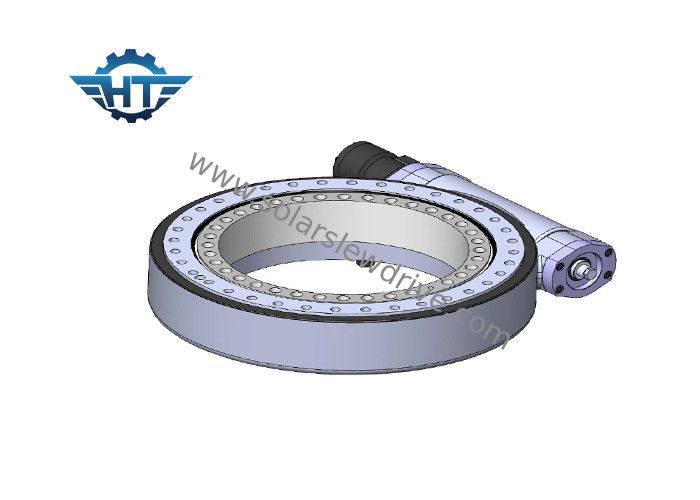

Movimentação solar do pântano de Drived do motor da C.C., torque SE21 alto para o sistema de rastreio solar
Descrição
Desempenho
Tecnologia patenteada uso do sem-fim da ampulheta das movimentações do pântano para dar o apoio máximo do controle e do movimento. Nossas engrenagens de sem-fim contratam 5 a 11 dentes na linha do passo da engrenagem de anel do parafuso da ampulheta, que é um acoplamento mais alto do dente do que sem-fins padrão, dando à caixa de engrenagens a maiores estabilidade e força. Aprenda mais sobre a tecnologia da ampulheta.
Confiança
As movimentações do gerencio da duplo-linha central de SDE são asseguradas por uma vida do campo de 30 anos do posicionamento 3D preciso. As movimentações de SDE criam uma solução eficiente e segura em uma única movimentação. Nós qualificamos todas nossos componentes e matérias primas usando os padrões ajustados por ISO 9001, certificações do CE para maximizar a vida do campo.
Parâmetros de séries do SE
| Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase. O projeto combinado e fechado do azimute & da elevação pode melhorar a eficiência de seguimento da produção da precisão e da eletricidade.
