Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE7 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 100~1100/ pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Tipo: | Movimentação do gerencio SE7 | Material: | 42CrMo ou 50Mn |
---|---|---|---|
Garantia: | 3~5 anos | tamanho: | 3 polegadas a 25 polegadas |
Aplicação: | Perseguidor solar | Cor: | Cliente exigido |
Motor: | C.A. ou C.C. ou Hydarulic | Local da instalação: | Abra o campo |
Realçar: | movimentação do pântano para o perseguidor solar,movimentação solar do perseguidor |

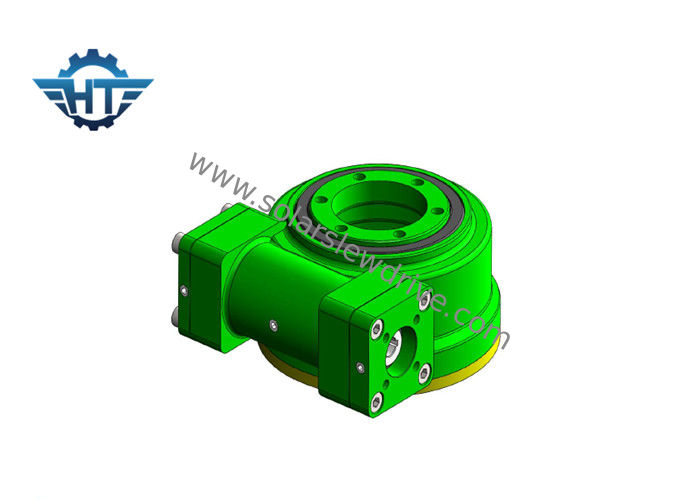

Movimentação solar do pântano do perseguidor do estojo compacto do SE caracterizada com contato incluido do alojamento e do Mult-dente
Descrição
A movimentação do pântano é um mecanismo giratório completo da transmissão da retardação que integre a fonte de energia de condução. Tomar o rolamento do gerencio como o atuador da transmissão e o acessório do mecanismo, unindo a peça ativa, a fonte de condução e o escudo a um anel no anel interno e exterior do rolamento do gerencio, quando o outro anel como o atuador da transmissão e a base de conexão das peças de trabalho conduzidas. Desta maneira, usando o as características do rolamento do gerencio como o conector inteiramente giratório para configurar eficazmente o poder da movimentação e as peças da movimentação principal, fazendo lhe um grupo de funções giratórias, da retardação e da movimentação e ao mesmo tempo com estrutura simples, tipo geral de mecanismo da transmissão da retardação da fabricação fácil e manutenção.
Devido à integração alta da movimentação do pântano, o usuário não faz tem que compra e fabricação cada acessório da movimentação do pântano um por um, e até certo ponto igualmente reduz o processo da preparação no início da produção do produto, assim melhorando extremamente a produtividade de trabalho. Comparado com a transmissão tradicional da engrenagem, a engrenagem de sem-fim pode obter uma relação relativamente grande da retardação, em alguns casos, eliminando componentes do redutor, para reduzir custos da obtenção para clientes, e reduzir igualmente extremamente a taxa da geração da falha da movimentação do pântano.
Motor sem escova da C.C.
Dados técnicos de movimentações do pântano do SE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Motor da engrenagem
Especificação
Tensão: 24VDC
Nenhuma corrente da carga: 0.6A (máximo)
Nenhuma velocidade da saída da carga: 3,2 RPM
Nenhuma velocidade da carga: 1300 RPM
Velocidade avaliado: 2 RPM
Torque avaliado: 43 nanômetro
Max Torque: 48 nanômetro
Corrente avaliado: 1.8A (máximo)
Classe do IP: IP55
Peso: g 2000
Conexão elétrica:
1. Vermelho grosso: Motor +
2. Preto grosso: Motor -
3. Verde amarelo: Terra
4. Amarelo fino: salão B
5. Vermelho fino: salão +5V
6. Preto fino: terra do salão
7. Verde fino: salão A
Q&A
1. Como posso eu escolher?
Especifique por favor a velocidade do tamanho, da largura, da tensão, do poder e da nenhum-carga do diâmetro de roda dos motores exigidos.
2. Poderia eu tomar amostras para testar adiantado a qualidade e o mercado?
Certo, bem-vindo para tomar amostras para testar nossos qualidade e serviço.
3. Que é o custo total para amostras?
A amostra total do cost= da amostra custou + frete
Nós dar-lhe-emos os melhores custos de envio depois que você escolhe os motores apropriados da engrenagem
4. Como você envia amostras?
Considerar a quantidade da amostra não é grande, nós apoia amostras do navio pelo EMS, pelo TNT ou pelo Fedex
5. Que é sua quantidade de ordem mínima? 10 grupos depois que amostras confirmadas
6. Que é seu prazo de entrega?
Para amostras padrão: dentro de 7days; para ordens do grupo: dentro de 25days.
