| Nome da Marca: | HangTuo |
| Número do modelo: | SE1 |
| Quantidade mínima: | 1 parte |
| preço: | USD 280~504 / pc |
| Prazo de entrega: | 15~45 dias |
| Condições de pagamento: | L / C, T / T, Western Union |

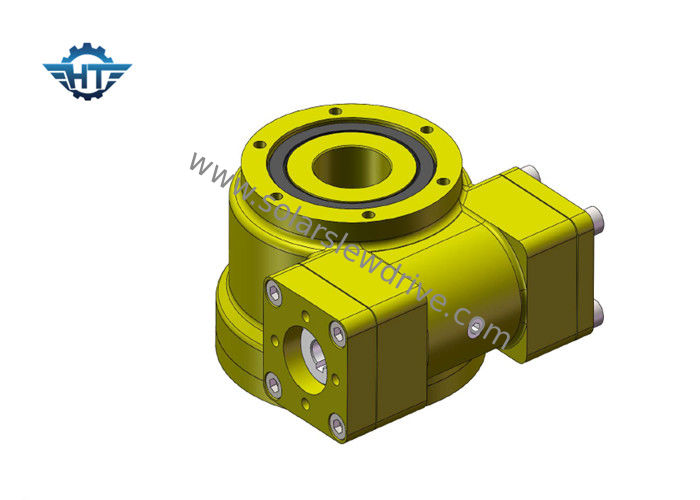

Engrenagem de sem-fim helicoidal de Ring Drive With High Precision do pântano de pequeno diâmetro para perseguidores solares pequenos
Introdução
Um anel de carregamento do gerencio é um rolamento rotatório do rolamento-elemento ou o rolamento liso que apoia tipicamente um pesado mas carga degerencio, frequentemente uma plataforma horizontal tal como um guindaste convencional, um yarder do balanço, ou a plataforma do vento-revestimento de um moinho de vento da horizontal-linha central.
O sem-fim helicoidal da engrenagem e da ampulheta para fazê-lo conseguir o multi contato de dente, que o fez pode carregar a força axial, a força radial e o momento de inclinação ao mesmo tempo.
Folha técnica de movimentações do gerencio do SE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Especificações
Motor da engrenagem
| Tensão | potência de saída | velocidade da saída | impermeabilização da água |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Observação | Os motores especiais podem ser personalizados por suas exigências. | ||
| A caixa do codificador e das engrenagens pode ser fixada. | |||
| A caixa de engrenagens planetária podia ser combinada com base em procuras diffenent | |||
Vantagens
1. Proporcione o serviço de ODM/OEM
2. serviço 100% de qualidade
3. CE certificado
