Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio

|
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SE1 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 100~200/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Tensão de fonte de alimentação: | 24 V | Sensores de Salão: | NÃO |
|---|---|---|---|
| Tipo: | 1 polegada | A instalação: | Horizontal |
| Linha central: | Única linha central | Cor: | Prata |
| Realçar: | movimentação do pântano para o perseguidor solar,movimentação solar do perseguidor |
||

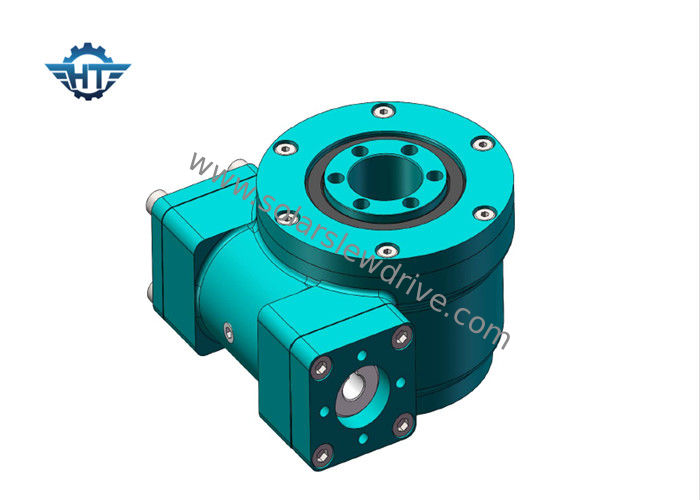

Gerencio pequeno SE1 de carregamento que gerencie Ring Drive Manufacturers, 50mn, material 42crmo para perseguidores solares
Descrição
O dispositivo de carregamento do gerencio pequeno é composto geralmente de um sem-fim, um anel do gerencio, um alojamento, um motor, e semelhante. Desde que os componentes do núcleo estão girando os rolamentos, podem simultaneamente suportar forças axiais, forças radiais, e inclinação de momentos. Comparado com os produtos tradicionais da movimentação do pântano, nossa movimentação do pântano é fácil de instalar, fácil manter, e salvar o espaço da instalação. O produto pode ser amplamente utilizado na maquinaria de construção e em campos novos da energia tais como caminhões resistentes do leito, guindastes do recipiente, guindastes caminhão-montados, veículos do trabalho aéreo, e sistemas da geração das energias solares.
Tratamento térmico da movimentação pequena do gerencio
Tratamento térmico do canal adutor: Os canais adutores do rolamento do gerencio são superfície-indutivamente extinta, e a dureza extinguindo é assegurada em HRC 55-62, que pode conseguir a suficiente profundidade da camada endurecida.
Tratamento térmico da engrenagem: Devido à necessidade de transmitir a força, um dos anéis do gerencio tem geralmente os dentes. O estado do tratamento térmico da engrenagem geralmente é normalizado ou moderado. A superfície do dente pode igualmente ser extinguida de acordo com as exigências de usuário. A dureza extinguindo está entre 50 e 60 HRC e a suficiente profundidade pode ser garantido. A engrenagem que extingue pode ser dividida em extinguir completo do dente e na única indução do dente que endurecem-se segundo a aplicação. a indução do Único-dente que endurece-se pode ser dividida na raiz da superfície do dente que extingue e extinguir da superfície do dente.
Dados técnicos
| Movimentação do pântano SE1 | Dados do motor | ||
| Torque avaliado | 384 N.m | Tensão avaliado | 24 VDC |
| Velocidade avaliado | 0,06 RPM | Corrente avaliado | <8 A=""> |
| Max Output | Torque (3sec.) 460 N.m | Potência de saída | 25 W |
| Relação | 32:1 | Velocidade avaliado | 2 RPM |
| Temperatura | -30℃~80℃ | Comprimento do fio | 1 MEDIDOR |
Dimensões
Dados técnicos da movimentação do gerencio da série do SE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Tratamento térmico do tratamento térmico de carregamento do canal adutor do gerencio pequeno: Os canais adutores do rolamento do gerencio são superfície-indutivamente extinta, e a dureza extinguindo é assegurada em HRC 55-62, que pode conseguir a suficiente profundidade da camada endurecida.
