| Brand Name: | HangTuo |
| Model Number: | SE |
| MOQ: | 1 parte |
| preço: | USD 100-1100 / pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L / C, T / T, Western Union |

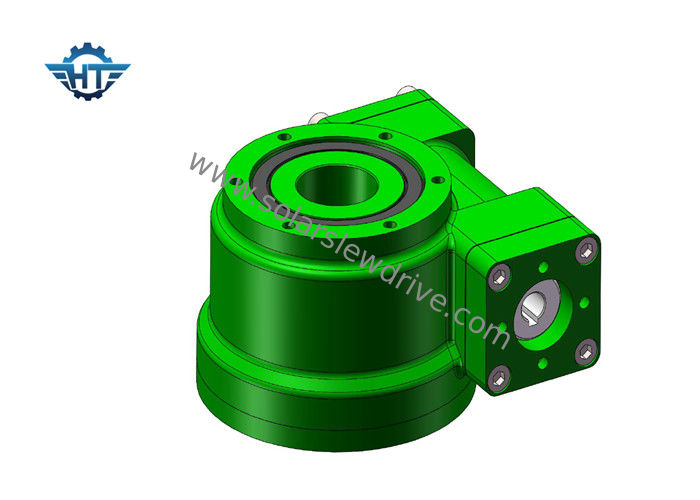

Da movimentação pequena solar do pântano do sem-fim da elevada precisão torque alto com superfície extinta da engrenagem
Descrição
A movimentação do gerencio é uma caixa de engrenagens que possa com segurança guardar cargas radiais e axiais, assim como transmite um torque para girar. A rotação pode estar em uma única linha central ou em machados múltiplos junto. As movimentações do gerencio são feitas fabricando a engrenagem, os rolamentos, os selos, o alojamento, o motor e outros componentes auxiliares e montagem deles em uma caixa de engrenagens terminada.
1) Torque da inclinação: A carga é multiplicada pela distância entre a posição da carga e o centro do apoio giratório. Se o torque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação giratória estará invertida.
2) Carga axial: paralela ao rolamento do gerencio
3) Carga radial: perpendicular ao rolamento do gerencio
4) De travamento automático: somente quando a carga, a movimentação giratória não puder inverter a rotação, de travamento automático assim chamado.
5) Torque da posse: Torque reverso. Quando a movimentação é girada para trás, as peças não são danificadas
6) O torque máximo conseguido é chamado o torque guardando.
Parâmetros técnicos
Modelo |
Torque avaliado da saída (N.m) |
TiltingTorque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência | Precisão (grau) | IP | De travamento automático | Peso (quilogramas) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | Sim | 204 |
