Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE9” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Materiais: | 50Mn, 42CrMo | modelo: | VE9” |
|---|---|---|---|
| Relação da engrenagem: | 61:1 | Torque avaliado da saída: | 4300 nanômetro |
| Guardarando o torque: | 27200 nanômetro | Inclinando o torque: | 16000 nanômetro |
| Eficiência: | 40% | preciso: | menos de 0,1 graus |
| Realçar: | movimentação do gerencio para o sistema de rastreio solar,movimentação solar do perseguidor |
||

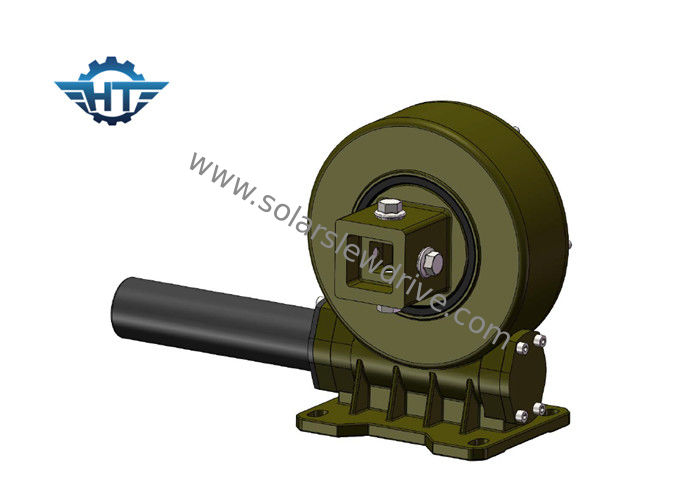

Caixa de engrenagens vertical da movimentação do pântano de VE9 IP66 com o tubo quadrado da saída para o sistema de rastreio solar
Descrição
Um sistema de movimentação do sem-fim do pântano é uma unidade compactamente construída que consista em um anel, em uma placa de base e em um sem-fim do gerencio. Esta unidade traz as vantagens de um anel do gerencio e de um sem-fim em uma unidade.
É apropriado para as aplicações que exigem a rotação lenta com um movimento contínuo ou cíclico capaz de segurar cargas combinadas. O produto é com dimensões padrão para acoplar um motor bonde ou hidráulico assim como acoplar um sistema inteiro ao equipamento.
Devido a sua densidade, rigidez alta e a outras vantagens mencionadas, um sistema de movimentação do sem-fim é usado no equipamento de variação tal como plataformas móveis do conjunto, sistema satélite, guindastes hidráulicos em veículos do transporte, guindastes marinhos pequenos da carga, escadas de gerencio telescópicas, em unidades da roda de grandes transportadores portais marinhos.
Dados técnicos
| Modelo: | VE9 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Torque da saída | 4300 N.m |
| Inclinando o torque do momento | 16 K N.m | Guardando o torque | 27 K N.m |
| Avaliação axial estática | 60 KN | Avaliação radial estática | 130 KN |
| Avaliação axial dinâmica | 30 KN | Avaliação radial dinâmica | 65 KN |
| Relação da engrenagem | 37:1 | Eficiência | 40% |
Dados técnicos da movimentação do pântano da VE
| Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
Vantagens
1. A rotação ±60°, parada dura/limita duramente dentro da movimentação em caso da falha de controlo do software
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento da engrenagem; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
