Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SE3 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 100~1100/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Relação da engrenagem: | 31:1 | Torque normal da saída: | 533 nanômetro |
|---|---|---|---|
| Lugar de origem: | Changzhou, China. | Guardarando o torque: | 7000 nanômetro |
| Inclinando o torque: | 744 nanômetro | Torque avaliado da saída: | 0,065 RPM |
| Uso: | perseguidores solares | Proteja a característica: | IP66 |
| Realçar: | caixa de engrenagens da movimentação do sem-fim,anel do gerencio da engrenagem de sem-fim |
||

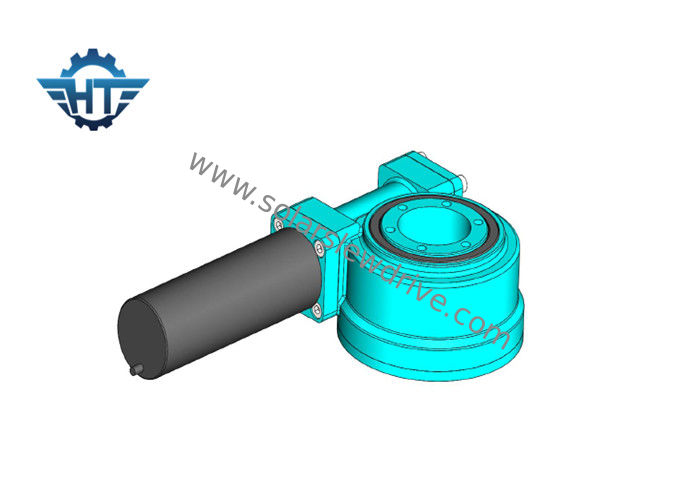

A movimentação do pântano da engrenagem de sem-fim SE3 encerrou a movimentação solar do pântano do perseguidor com o motor da engrenagem 24VDC
Descrição
O SE massacrou movimentações é usado principalmente no sistema de rastreio solar, maquinaria de construção.
Devido a seus usos múltiplos, as movimentações do gerencio vêm em uma variedade de tamanhos do modelo, escalas de desempenho e características da montagem. As movimentações são poço - serido para as aplicações que exigem a terra arrendada da carga e o torque rotatório da mesma caixa de engrenagens. Podem igualmente ser feitos com os machados duplos da rotação, (machados de gerencio ao mesmo tempo) ou com movimentações duplas na mesma linha central, (duas linhas do sem-fim que conduzem a mesma engrenagem de anel em uma linha central).
Parâmetros da movimentação do gerencio
| Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Guardando o torque | Carga axial | Carga radial | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | N.m | kN | kN | grau | Sim | quilograma | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sim | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sim | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sim | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sim | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 182 |
Observa
1. Os motores diferentes (C.A., C.C., e hidráulico) podem ser projetados de acordo com a exigência de cliente.
2. O eixo oposto ao motor pode escolher ser encanta a cabeça ou não encantar a cabeça.
Motor da C.C.
1. Adote a estrutura de apoio dupla para o eixo de saída de modo que o torque máximo da caixa de engrenagens seja aumentado muito.
2. A roda de Sun e a roda planetária são conectadas pela ranhura que aumentam o torque máximo da caixa de engrenagens e alongam a vida.
3. Nós usamos a engrenagem helicoidal na fase da entrada que fazem ao ruído o baixo anf corrido lisamente na alta velocidade. O anel interno da engrenagem é separado de modo que nós possamos fazer mais relação e o projeto seja flexível. A caixa de engrenagens e o motor são posicionados por um reparo da emenda pelo parafuso em axiais que aumentam a precisão de harmonização e reduzem o ruído.
4. Nós usamos o suporte do pino do rolo dentro do pino do rolo planetário do uso de wheel.we que mói em vez da moedura deslizante assim que a vida da caixa de engrenagens é muito mais longa.
5. Estrutura de apoio dobro; Moedura interna no furo interno das engrenagens planetárias que fazem a redondeza interna do furo menos de 0.003mm; corrida rolando em vez do deslizamento; Raspagem da precisão da superfície da engrenagem HRC60; A adoção de todos estes technoligies assegura o silêncio super e firma o funcionamento e uma estadia da longa vida sobre 10000 horas.
Dimensões
