| Brand Name: | HangTuo |
| Model Number: | SDE7” |
| MOQ: | 1 parte |
| preço: | USD 280~504 / pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L / C, T / T, Western Union |

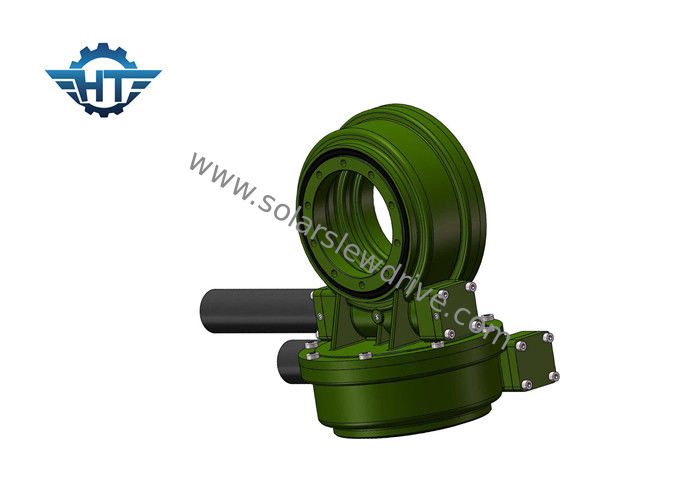

Movimentação pequena do pântano da linha central dupla com o motor 24VDC alinhado planetário para o sistema de rastreio solar
Descrição
As movimentações do gerencio de Hangtuo fornecem uma grande relação em uma única fase da engrenagem, aperfeiçoada para o peso contra o desempenho. Os rolamentos e as engrenagens são montados em um perfil baixo, auto-retendo, e pronto-à-instalam o alojamento, permitindo o produto de reagir a todas as forças axiais e radiais, e resultando inclinando os momentos criados nas aplicações as mais desafiantes. Estes produtos alto-adaptávens igualmente caracterizam a resistência de choque forte, o desempenho da longa vida, a rotação lisa, o carregamento da proteção, e opções seladas da movimentação. Todos os benefícios técnicos, combinados com os padrões de qualidade líder de mercado, fazem a produtos de Hangtuo os candidatos ideais para aplicações desempenho-críticas, resistentes.
O princípio de funcionamento da movimentação do pântano
O sem-fim é conduzido pelo motor, que conduz o anel exterior do anel do gerencio para girar; o anel exterior output o torque através da flange e o anel interno do anel do gerencio é fixado no alojamento. A movimentação do gerencio tem de travamento automático reverso devido à movimentação da engrenagem de sem-fim com características de travamento automático reversas.
Carta de desempenho de SDE
| Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
| 5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Glossário dos parâmetros chaves
Inclinando o torque do momento: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o qorque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: Carregue o vertical à linha central do rolamento do gerencio
Carga axial: Carregue a paralela à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque.
De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamou assim de travamento automático.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. Os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. As cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
