| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 pc |
| preço: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 dias |

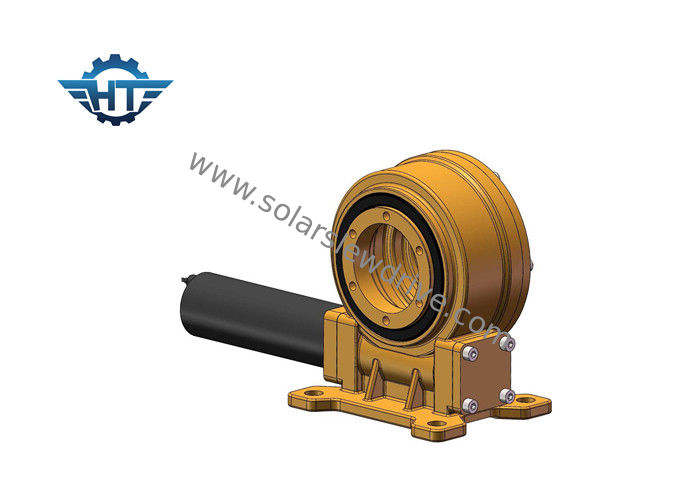

Movimentação pequena vertical do pântano VE5 com a caixa de engrenagens de 12 VDC para estações concentradas de Fresnel
Descrição
O sistema de rastreio solar é um sistema da unidade de controle mecânica e eletrônica que aperfeiçoe o uso da luz solar na produção de eletricidade fototérmica e fotovoltaico conseguir a eficiência de conversão fotoelétrica melhorada. Inclui: o pântano conduz, os motores (a C.C., motores alinhados deslizantes, servo, planetários, pushrod viaja de automóvel, etc.), as engrenagens de sem-fim, os sistemas do sensor, etc.
1. Único enlace liso da linha central
Apropriado para latitudes abaixo de 30 graus e de terra inclinam-se menos de 12 graus.
2. Único enlace oblíquo da linha central
Apropriado para o meio às latitudes altas, a terra precisa de ser aproximadamente lisa.
3. Unidade oblíqua da único-linha central
Apropriado para o meio às latitudes altas.
4. Linha central dupla
Características
1. Gire de 0~180°
2. Conecte um motor de comando no lado esquerdo ou direito
3. graxa enchida antes da fábrica
4. A instalação simples
5. Baixa manutenção
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Torque backholding alto, apropriado para a instalação vertical
Parâmetros de desempenho verticais da movimentação do pântano
| Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
