Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SDE7” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 398~456/ pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
Materiais: | 50Mn, 42CrMo | modelo: | SDE7” |
---|---|---|---|
Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 2000 nanômetros |
Guardarando o torque: | 13500 nanômetro | Inclinando o torque: | 13200 nanômetro |
Eficiência: | 40% | Cor padrão: | RAL 9006 |
Realçar: | anel do gerencio da engrenagem de sem-fim,motor da engrenagem de sem-fim |

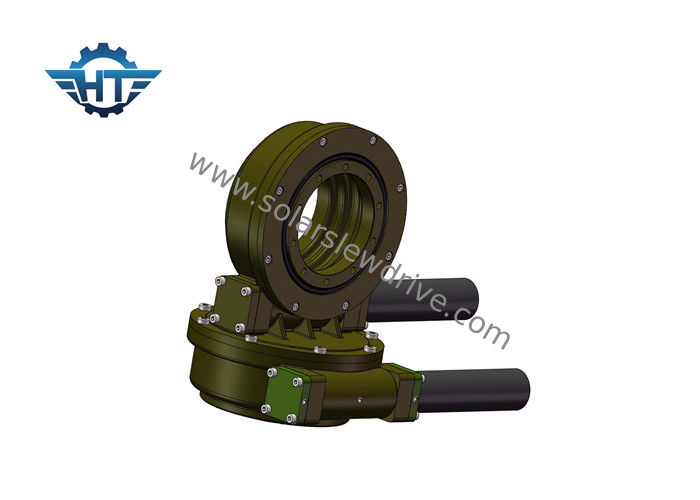

IP66 envolvem a movimentação dupla do sem-fim da linha central com o motor 12vdc bonde para energias solares concentradas torre
Descrição
O que é a torre CSP
A central elétrica de energias solares concentrada Heliostat, como uma das rotas da tecnologia do grosso da população CSP, a torre CSP tem recebido muita atenção nos últimos anos. Comparado com a tecnologia madura da calha, eleva-se a produção de eletricidade fototérmica tem uma eficiência térmica e uma relação de concentração mais altas, umas mais baixas exigências do terreno, mas igualmente tem riscos elevados, falta da verificação técnica da maturidade, e sistemas de controlo complexos.
Presentemente, a tecnologia comum da torre no mundo é baseada no sal derretido como uma torre de sal derretido para o meio de calor de transferência e uma torre hidrotermal com meio de funcionamento da água como um meio de transferência térmica, e a torre de sal derretido tem uma grande capacidade. As vantagens do armazenamento de energia em grande escala são favorecidas.
Movimentações do pântano aplicadas na torre CSP
Nome do produto | A movimentação do gerencio SDE7 com a engrenagem de 43Nm 24Vdc viaja de automóvel |
Torque da saída | 980 N.m; 723 ft.lbs |
Torque da saída máxima | 1938 N.m; 1429 ft.lbs |
Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
Guardando o torque | 13200 N.m; 9736 ft.lbs |
Avaliação axial estática | kN 133,20; 29943 libras |
Avaliação radial estática | kN 53; 11977 libras |
Avaliação axial dinâmica | kN 31,90; 7171 libras |
Avaliação radial dinâmica | kN 27,91; 6274 libras |
Alternativas do motor | Motor de C.A. 380V/220V; Motor deslizante; Motor sem escova |
Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
Característica da aplicação | Sistema de rastreio solar, Machiner industrial |
As movimentações do gerencio são perfeitas para as situações que exigem ambos queguardam e o torque rotatório da mesma caixa de engrenagens. As aplicações típicas incluem perseguidores solares, turbinas eólicas, satélite e os pratos do radar, caminhão cranes, homem levantam, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, torres do escavador, e elevadores automotivos.
Tabela do desempenho
Modelo | Relação | Torque avaliado da saída | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
5" | 37:1 | 650 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. envolvendo a movimentação do sem-fim para dentro
3. multi contato de dente para assegurar a carga alta
4. função de travamento automático
Applicatons
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. Os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores bondes etc.
3. As cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
