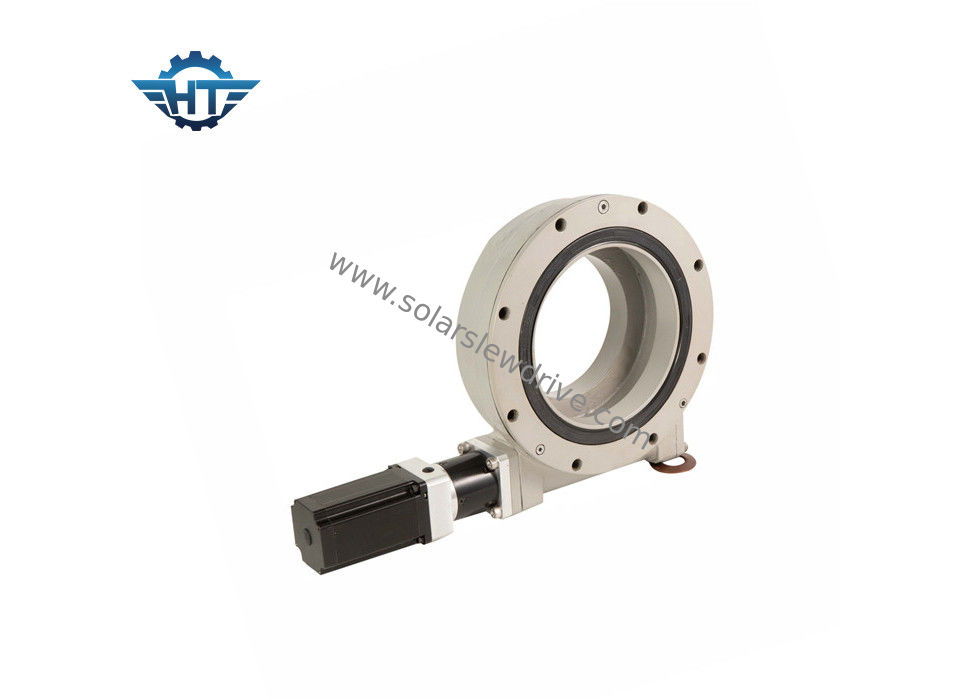

Caixa de engrenagens solar da movimentação do pântano da série do SE unida com o motor da engrenagem para o sistema de rastreio solar

Caixa de engrenagens solar da movimentação do pântano da série do SE unida com o motor da engrenagem para o sistema de rastreio solar

  • Caixa de engrenagens solar da movimentação do pântano da série do SE unida com o motor da engrenagem para o sistema de rastreio solar
  • Caixa de engrenagens solar da movimentação do pântano da série do SE unida com o motor da engrenagem para o sistema de rastreio solar
Caixa de engrenagens solar da movimentação do pântano da série do SE unida com o motor da engrenagem para o sistema de rastreio solar
Detalhes do produto:
Lugar de origem: China
Marca: HangTuo
Certificação: CE, ISO9001
Número do modelo: SE14”
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 parte
Preço: USD 330~360/ pc
Detalhes da embalagem: Caixa de madeira compensada
Tempo de entrega: 15~45 dias
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: PCS 2000 POR O MÊS
Contato
Descrição de produto detalhada
Número do modelo: SE14 Guardarando o torque: 54200 nanômetro
Inclinando o torque: 68000 nanômetro Torque da saída: 6550 nanômetro
Carga axial estática: 680 KN Carga radical estática: kN 230
matérias-primas: 50Mn, 42CrMo Peso: 63 quilogramas
Realçar:

motor hidráulico do pântano

,

movimentação solar do perseguidor



Caixa de engrenagens solar da movimentação do pântano da série do SE unida com o motor da engrenagem para o sistema de rastreio solar



Descrição do produto



Código modelo:



   1 2 3 4 5 6 7 8 9 10 11

 KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A



1-SE: Movimentação SE-horizontal do pântano

   Movimentação VE-vertical do pântano

   Movimentação SDE-dupla do pântano da linha central



2- Tamanho do produto, eg.3”, 5", 7", 9", 12", 14", 17", 21", 25"



3" movimentação do pântano, relação de redução: 31.

5" movimentação do pântano, relação de redução: 37.

7" movimentação do pântano, relação de redução: 57.

9" movimentação do pântano, relação de redução: 61.

12" movimentação do pântano, relação de redução: 78.

14" movimentação do pântano, relação de redução: 85.

17" movimentação do pântano, relação de redução: 102.

21" movimentação do pântano, relação de redução: 125.

25" movimentação do pântano, relação de redução: 150.



3- A: Nível da engenharia, A, B, C, etc…



4- XXX: A relação de redução.



5- M: linhas da montagem da M-métrica, furo do Nenhum-parafuso pela medida britânica. M



6- HX: HA que extingue

    HC-nenhum extinguir

    Ferro dútile de HD-Austempered

    QG QPQ

    HN-nitruração



7- 25M: Entrada da ranhura de B-6B

    entrada do furo 12M-φ12

    entrada do furo 25M-φ25

    entrada hidráulica do motor 160-160CC

    entrada do motor da engrenagem 24-24V

    entrada do motor da engrenagem 220-220V

    entrada do motor da engrenagem 380-380V



8-R: lado R-direito, posição do motor. L lado esquerdo, posição do motor.



9-C: Extremidade C-tampada. Codificador da E-fonte. A - afastado, posição do porto & sentido hidráulicos. Mim - dentro, posição do porto & sentido hidráulicos. U acima, posição do porto & sentido hidráulicos. D - para baixo, posição do porto & sentido hidráulicos.



10- 2: Número Vazio-único, 2-Dual do Nenhum-sem-fim



11-REV.A: Número de versão A B C etc….



Observação: Nós adicionaremos o código do cliente quando os clientes têm a exigência especial.



Performace da série do SE



Modelo Relação Torque avaliado da saída (N.m) Inclinando o torque (N.m) Guardando o torque (N.m) Carga axial (kN) Carga radial (kN) Eficiência Precisão (°) De travamento automático Peso (quilogramas)
1" 32:1 400 1000 1800 22 12 40% ≤0.1 Sim 6
3" 31:1 600 1500 3000 30 16 40% ≤0.1 Sim 8
5" 37:1 800 6000 9200 68 27 40% ≤0.1 Sim 12
7" 57:1 2000 13500 13200 132 58 40% ≤0.1 Sim 21
9" 61:1 4400 45000 30800 340 130 40% ≤0.1 Sim 49
12" 78:1 5800 54400 40560 480 190 40% ≤0.1 Sim 61
14" 85:1 6550 68000 54200 680 230 40% ≤0.1 Sim 63
17" 102:1 9400 135600 65040 980 390 40% ≤0.1 Sim 105
21" 125:1 16000 203400 81000 1600 640 40% ≤0.1 Sim 149
25" 150:1 21000 271160 89000 2400 950 40% ≤0.1 Sim 204



Transporte, manipulação & armazenamento



Transporte somente na posição horizontal, impactos deve ser evitado.

Vista luvas do trabalho e seja cuidadoso ao segurar a movimentação do pântano.

Use os furos dos anéis nas movimentações do pântano para fixar os parafusos para o levantamento, a manipulação e a colocação seguros.

Armazene somente em uma posição horizontal e em salas fechados, mantêm-na longe da obtenção molhado, a proteção de corrosão de superfície de superfícies de acoplamento expostas dura aproximadamente 1 mês no empacotamento fechado. O armazenamento de um período mais longo exige medidas de defesa especiais.



Transportando anéis desembalados do pântano

Use a engrenagem de levantamento apropriada nunca transportam o produto verticalmente

As movimentações desembaladas do pântano podem ser transportadas com a engrenagem de levantamento sob as seguintes circunstâncias:

  • A engrenagem de levantamento deve ser configurada apropriadamente para a carga do transporte da unidade.
  • Os parafusos do anel devem ser configurados apropriadamente para o peso da unidade de transporte.
  • A movimentação do pântano será transportada somente por si só.
  • O transporte dentro da empresa será executado somente horizontalmente.
