Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SE14” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 330~360/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| modelo: | SE14 | Guardarando o torque: | 54200 nanômetro |
|---|---|---|---|
| Inclinando o torque: | 68000 nanômetro | Torque da saída: | 6550 nanômetro |
| carga axial: | 680 KN | Carga radical: | kN 230 |
| certificado: | ISO9001, CE | pintado: | Disponível |
| Realçar: | motor hidráulico do pântano,movimentação solar do perseguidor |
||

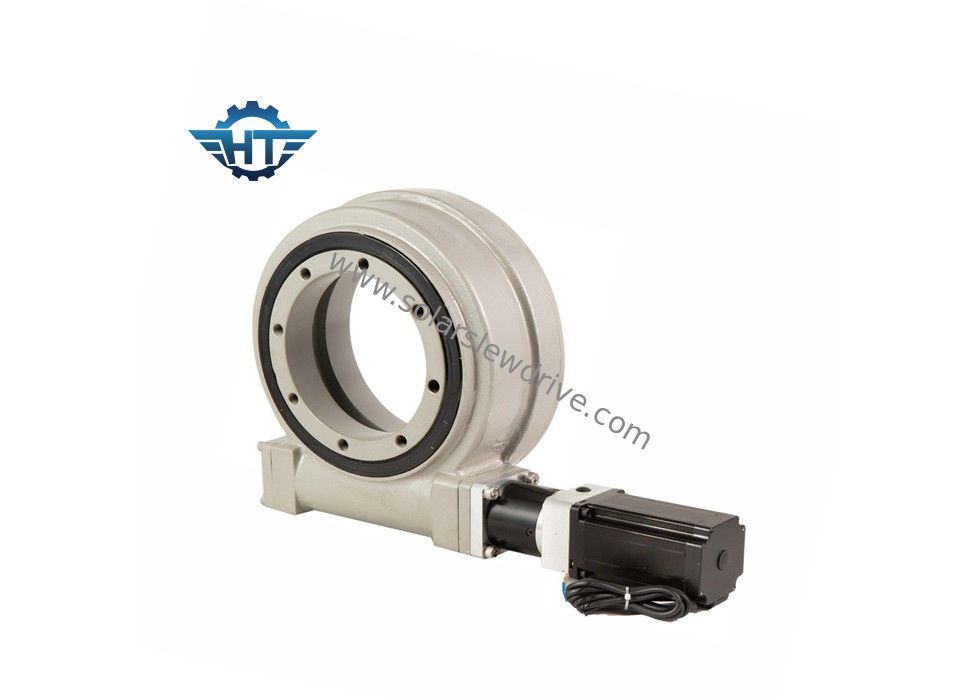

Movimentação do pântano da engrenagem de sem-fim da série do SE com parafusos de grande resistência para o sistema de rastreio solar
Descrição do produto
O rolamento do gerencio, rolamento do anel do gerencio como a tecnologia melhorou, mais movimentações do gerencio está usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem
Isto aumentou resultados do acoplamento do dente na maiores força, eficiência e durabilidade. A movimentação do gerencio usa a tecnologia padrão do sem-fim em que o sem-fim no horizontal a relação da velocidade do eixo depende do relacionamento entre o número de linhas no sem-fim e o número de dentes na engrenagem de sem-fim ou na engrenagem.
Performace da série do SE
| Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
A instalação da movimentação do pântano
1.Clean a estrutura de montagem, por exemplo da soldadura, da galvanização, dos resíduos, da sujeira, etc.
2.Lift a movimentação do pântano com parafusos de olho.
a movimentação do pântano 3.The será montada em condições descarregadas.
o procedimento 4.The de seguimento será seguido a fim evitar desvios entre o parafuso que aperta forças.
líquido do fechamento da linha 5.Apply às linhas.
líquido do fechamento da linha 6.Lay na diferença da linha que pede as peças apropriadas inteiramente.
7.Preload os parafusos transversalmente. Veja o teste padrão geral no esboço abaixo de como os parafusos obtêm o torque transversalmente na sequência. Comece com anel interno ou exterior. Faça transversalmente torqueing de todos os parafusos a 30% de apertar o torque. Repita então transversalmente o torque a 80% de apertar o torque. Finalmente transversalmente torque a 100% do torque de aperto.
completamente o anel interno ou exterior do torque 1.First, faz então o outro anel.
2.Once que o parafuso é apertado, por favor marca permanentemente a posição da cabeça do parafuso àquela da estrutura estacionária. Isto será usado mais tarde durante a inspeção para ter certeza que a cabeça do parafuso não desenrolou.
Há muitas aplicações onde uma movimentação giratória pode ser usada, preliminares porque é poço - serido para as aplicações que exigem a carga manter o poder e o torque rotatório.
As aplicações típicas da movimentação do balanço incluem, mas não são limitadas:
perseguidor 1.Solar
turbinas 2.Wind
elevador 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
torre 6.Excavator
7.Lift
8.Crane
equipamento 9.Drilling
equipamento 10.Military
