Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE7 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 100~1200/ pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Estrutura: | Sem-fim e Wormwheel | Materiais: | 42CrMo |
|---|---|---|---|
| Garantia: | 10 anos | Aplicação: | Torre CSP |
| Tamanho: | Personalizado | cor: | Conforme solicitado |
| Motor: | C.C. 24V | O prazo de execução: | 7 ~ 15 dias |
| Realçar: | solar tracker drive,slewing drive for solar tracking system |
||

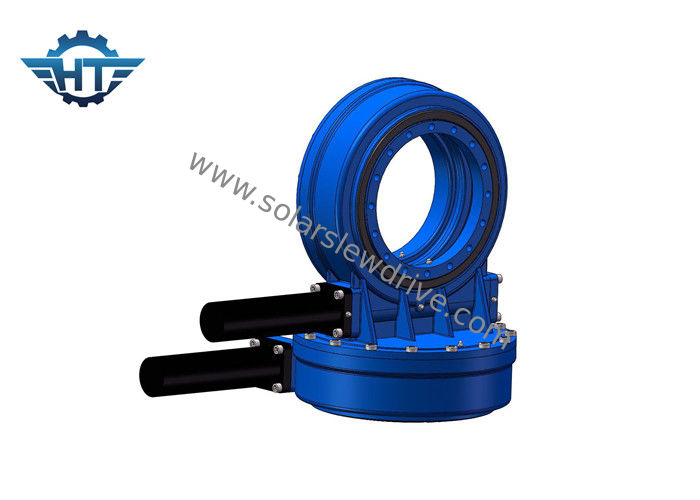

Movimentação do anel do pântano de Stoque rolamento pequeno alto para o Heliostat duplo da linha central e parabólico alinhados
Descrição
Nossa movimentação do gerencio da série de SDE usada principalmente para o picovolt, STP, sistemas de rastreio solares de CSP, este modelo é linha central dupla para sentidos horizontais e da elevação. Pode ser usada para 10 medidores quadrados dos painéis solares.
Nós somos cometidos à pesquisa, tornando-se e aplicar-se de alta qualidade, movimentações do gerencio da precisão, nós fornecemos a única linha central horizontal segura, rolamentos do gerencio da duplo-linha central e girar conduz para os sistemas de rastreio solares, os trackings solares etc. de CSP, de CPV. Nossos produtos profissionais e de alta qualidade serão aplicados igualmente bem como uma solução constante na plataforma de funcionamento aérea, no guindaste do caminhão, na garra da madeira, no equipamento de perfuração, no equipamento do pulverizador, no veículo hidráulico do módulo, em cadeias de fabricação automatizadas, em sistemas da guinada do vento, etc.
Vantagem
1. momento forte da reviravolta baseado no anel do gerencio
2. Adopt que envolve a movimentação do sem-fim
3. conduza a carga maior para usar o multi contato de dente
4. função de travamento automático
Parâmetros de desempenho de SDE
| Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Aplicações
As aplicações as mais comuns dos rolamentos do anel do gerencio ou as movimentações do gerencio são perseguidores solares da duplo-linha central e perseguidores solares da única linha central, tais como heliostats, parabólico, fresnel e photovoltaics concentrado (CPV), os perseguidores solares etc. dos pratos do satélite ou do radar, a lisa ou a oblíqua única da linha central. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
