Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE9 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~380/ pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | PCS 2000 POR O MÊS |
modelo: | 9 polegadas | Relação da engrenagem: | 61:1 |
---|---|---|---|
Eficiência: | 40% | preciso: | ≤ 0,1 |
Condutor: | Motor elétrico | Tipo: | Vertical montado |
Aplicação: | Perseguidor solar | cor: | Conforme solicitado |
Realçar: | anel do gerencio da engrenagem de sem-fim,motor da engrenagem de sem-fim |

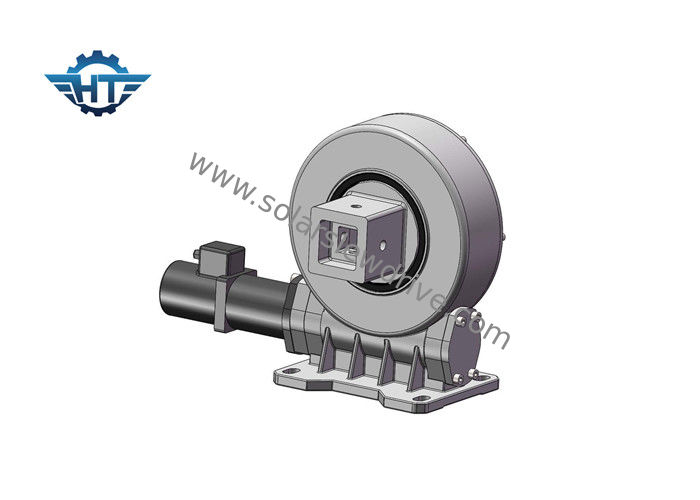

Rolamento vertical do anel do pântano da engrenagem de sem-fim de 9 polegadas com torque alto para o sistema de rastreio solar
Descrição
O anel do gerencio que carrega uma solução compacta com a transmissão alta, consistindo em um anel do gerencio com engrenagem externo, combinou com um eixo alinhado de união do sem-fim. Pelo gearset de travamento automático, nenhuma ruptura é necessária no motor de condução. Também disponível com os motores alinhados planetários diretamente montados. Desgaste-resistência movimentação-mais alta do sem-fim da movimentação da engrenagem de sem-fim, que pode carregar o torque forte da saída e a inclinação do torque do momento com o desempenho bom da estabilidade e da confiança. A movimentação do sem-fim está igualmente disponível para mais altamente seguir o campo preciso.
Parâmetros de séries da VE
Modelo | Relação | Torque avaliado da saída (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Vantagens
1. Gire de ±60°, parada dura para dentro
1. Momento forte da reviravolta baseado no anel do gerencio
2. Adopt que envolve a movimentação do sem-fim
3. Conduza a carga maior para usar o multi contato de dente
4. Melhore a função de travamento automático estática
Aplicação
As aplicações incluem os perseguidores solares, as turbinas eólicas, os guindastes do caminhão, os elevadores do homem, o equipamento de serviço público, os acessórios hidráulicos do equipamento, o equipamento da ferramenta do óleo, os alimentadores do pneu, as torres do escavador, os elevadores automotivos e as turbinas eólicas, os pratos, a antena satélite etc.
