| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 parte |
| preço: | USD 280~504 / pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L / C, T / T, Western Union |

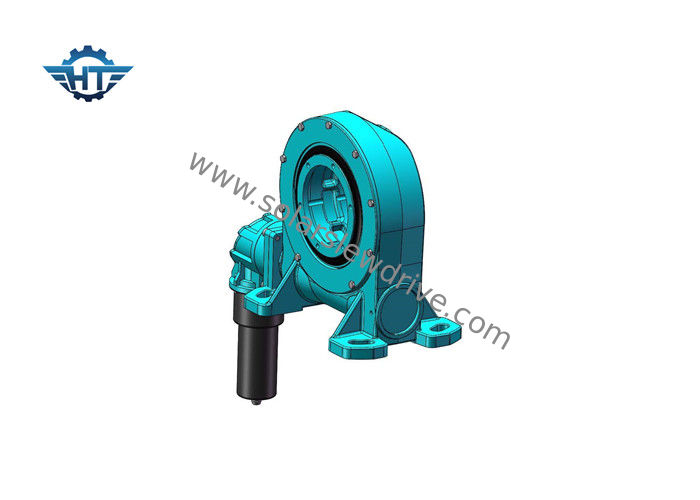

Caixa de engrenagens montada vertical do sem-fim apropriada para o tubo 12*12 para o único sistema de rastreio solar
Descrição
A movimentação do gerencio é um design compacto aplicado na indústria solar da escala. Pode igualmente ser aplicada em aplicações móveis, incluindo elevadores do homem, guindastes e máquinas de pavimentação de levantamento, satélite, robô, industrial, etc. Nós oferecemos uma escala extensiva de movimentações do pântano encontrar as especificações e as necessidades dos nossos clientes. Nossas movimentações do pântano para entregar na segurança, na confiança e na disponibilidade.
Vantagens
1. Rotação 360 graus
2. Conexão de um motor de comando do lado esquerdo ou direito,
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
8. Precisão alta
A engrenagem e o sem-fim são contato em uma condição da malha perfeita próxima. Esta vontade permite por sua vez transferência altamente eficiente da força motriz, a distribuição de carga uniforme e um nível muito impressionante de posicionar a precisão na movimentação
Parâmetros de movimentações do gerencio da VE
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
