| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 parte |
| preço: | USD 280~504 / pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L / C, T / T, Western Union |

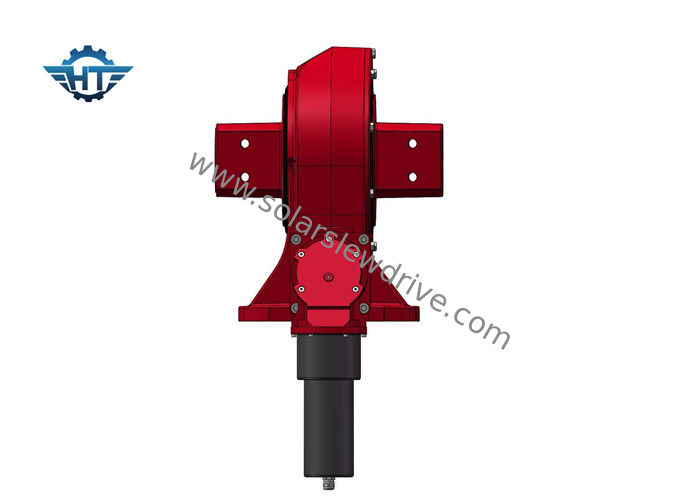

A engrenagem de sem-fim de Vertial massacrou a movimentação com o sem-fim da ampulheta para sistema de rastreio da linha central do enlace o único
Descrição
O projeto vertical é o ponto brilhante o mais grande de movimentações do gerencio de Hangtuo, o projeto vertical é usado principalmente para o sistema solar do perseguidor, a estrutura especial simplifica a estrutura complexa do único suporte do sistema de rastreio solar da linha central, reduzindo o custo do sistema inteiro, o projeto vertical está jogando um papel mais competitivo no mercado solar do perseguidor.
| Modelo: | VE9 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 7320 N.m |
| Inclinando o torque do momento | 18300 N.m | Guardando o torque | 51000 N.m |
| Avaliação axial estática | 90 KN | Avaliação radial estática | 160 KN |
| Avaliação axial dinâmica | 45 KN | Avaliação radial dinâmica | 80 KN |
| Relação da engrenagem | 61:1 | Eficiência | 40% |
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como os heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
Especificações do Positioner da Duplo-linha central de SDE
Características
1. Projeto incluido vertical com saída simples ou duplo.
2. Usando a engrenagem de sem-fim da ampulheta, multi-dente que contacta, torque alto de transferência para suportar a maior carga.
Dados técnicos da movimentação do gerencio da série da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Aplicações
Há muitas aplicações onde uma movimentação giratória pode ser usada, preliminares porque é bem - serido para as aplicações que exigem a carga manter o poder e o torque rotatório.
As aplicações típicas da movimentação do balanço incluem, mas não são limitadas a:
perseguidor 1.Solar
turbinas 2.Wind
elevador 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
equipamento 9.Drilling
equipamento 10.Military
