Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE7 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
MODELO: | SE7 | Relação da engrenagem: | 57:1 |
---|---|---|---|
Eficiência: | 40% | Cor: | RAL 9006 |
aplicação: | Perseguidor solar | Lugar de origem: | Changzhou, China |
Motorista: | Motor 220VAC/380VAC/24VDC | Garantia: | 5~10 anos |
certificado: | ISO9001, CE | Local da instalação: | Parte superior aberta do campo ou do telhado |
Característica: | A instalação segura, fácil, longa vida | Manutenção: | livre |
Realçar: | Caixa de engrenagens da movimentação do pântano IP66,Caixa de engrenagens da movimentação do pântano dos perseguidores do picovolt,Caixa de engrenagens solar da movimentação do pântano do perseguidor |

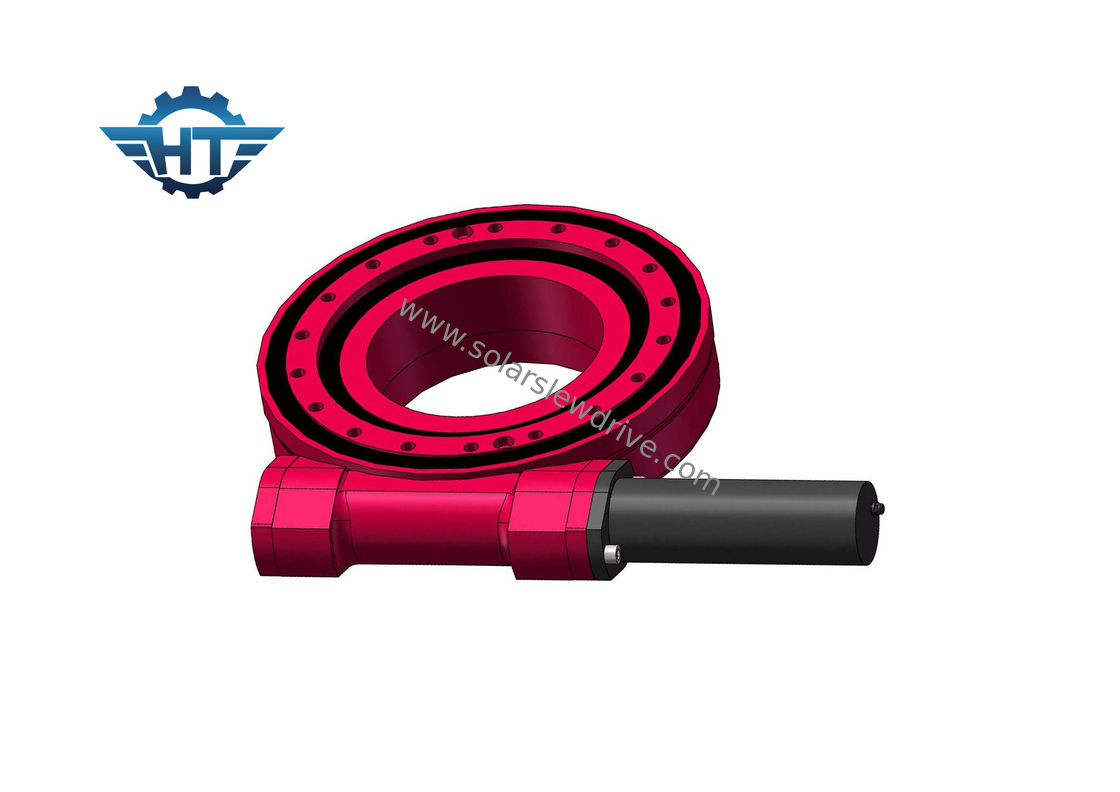

Caixa de engrenagens da movimentação do pântano de SE7 IP66, redutores da terceira fase com torque de baixa velocidade e alto para perseguidores do picovolt
Descrição
Fechado abrigando a movimentação do gerencio aplique principalmente à condição relativamente alta para a exigência alta para a poeira-prova, a chuva-prova e a ocasião anticorrosiva. Categoria IP66 de Presion.
Marca: Hangtuo
Number modelo: SE5A-37MHD-24RC-REV.A
Material: 42CrMo, 50Mn
Certificado: CE, ISO9001
Garantia: 10 anos
Vida: 30 anos
Embalagem: Pacote da madeira compensada
Como escolher uma movimentação apropriada do pântano
Há muitos tipos de movimentações do pântano, que podem ser selecionadas tomando em consideração os seguintes fatores.
1. Carregue a capacidade, o sentido e as propriedades: A movimentação do pântano é apropriada para carregar cargas claras, e os rolamentos de rolo são apropriados para cargas pesadas e cargas de impacto. Quando o rolamento de rolamento é assunto à carga axial pura, o rolamento empurrado está selecionado geralmente, e quando o rolamento de rolamento é assunto à carga radial pura, o rolamento de esferas profundo do sulco ou o rolamento de rolo cilíndrico curto são selecionados geralmente, e quando o dispositivo giratório é exposto à carga radial pura, há igualmente uma carga axial pequena, você pode escolher o rolamento de esferas profundo do sulco, o rolamento de esferas angular do contato, os rolamentos de rolo afilado e bolas centrando-se ou centrar os rolamentos de rolo. Quando a carga axial é grande, o ângulo de contato dos rolamentos de esferas angulares do contato e dos rolamentos de rolo afilado pode ser selecionado, ou o uso dos rolamentos centrípetos e dos rolamentos de pressão ser combinado, que é particularmente apropriado para cargas axiais extremamente altas ou exigências especiais com grande rigidez axial.
2. Velocidade reservada: Para tipos diferentes do motorista de movimentações do pântano, geralmente, os rolamentos com fricção pequena e a baixa capacidade de aquecimento são apropriados para altas velocidades. O projeto deve esforçar-se para que os rolamentos de rolamento giratórios trabalhem sob circunstâncias abaixo de sua velocidade rotatória final.
3. Rigidez: Quando os rolamentos da unidade de movimentação do pântano carregam a carga, o anel de carregamento e o lugar do contato do corpo de rolamento produzirão a deformação elástica, a quantidade da deformação é proporcional à carga, e sua relação determina o tamanho de carregamento da rigidez. A rigidez do rolamento pode geralmente ser melhorada pelo pre-aperto do rolamento. Além, no projeto do apoio de carregamento, considerar a combinação e o arranjo dos rolamentos pode igualmente melhorar a rigidez do apoio de carregamento.
4. Erro de ajustamento do desempenho e da instalação: Depois que o rolamento é carregado na posição de trabalho, a instalação pobre e o posicionamento estarão causados por erros de fabricação. Neste tempo, devido à pesca do eixo e a expansão térmica e outras razões, o urso de carregamento demasiada carga, causando dano adiantado. Os rolamentos centrar-se automático podem superar os defeitos causados por erros da instalação no seus próprios e são consequentemente apropriados para tais usos.
5. Massacrou a instalação e a desmontagem da movimentação: os rolamentos de rolo afilado, os rolamentos de rolo e os rolamentos de rolo afilado, etc., pertencem ao interno e o anel exterior pode ser separado carregando os tipos (isto é, rolamentos separados assim chamados), fáceis instalar e desmontar.
Tabela do desempenho de movimentações do gerencio do SE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Espaço de aplicação
As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
Nossos serviços & força
material 1.Raw dos fornecedores seguros;
o processo 2.Production está do acordo restrito com o sistema de gerenciamento da qualidade ISO9001.
controle da qualidade do em-processo 3.Strict e inspeção 100% do produto acabado antes da entrega;
as inspeçãos do produto do partido 4.Third são aceitáveis em cima do pedido do cliente.
5.Adoption do processo de projeto estandardizado do produto e do APQP, PPAP, FEMA para a análise de aplicação.
