Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE7” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 200~300/ pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Material: | 50Mn, 42CrMo | Modelo: | VE7” |
---|---|---|---|
Relação da engrenagem: | 57:1 | Torque avaliado da saída: | 7320 nanômetro |
Guardando o torque: | kNm 3,9 | Inclinando o torque: | kNm 8 |
Eficiência: | 40% | Cor padrão: | Como pedido |
Realçar: | caixa de engrenagens solar do pântano dos perseguidores da única linha central,caixa de engrenagens solar horizontal do pântano dos perseguidores,caixa de engrenagens movida a motor do pântano |

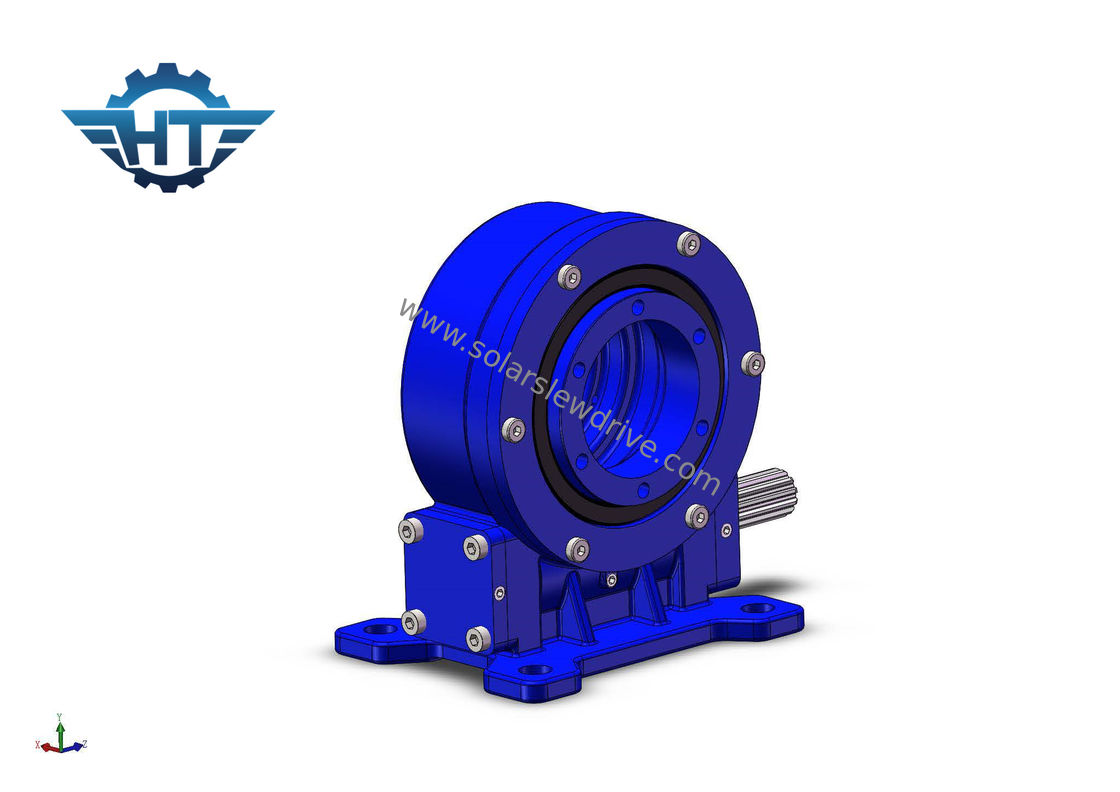

A caixa de engrenagens da movimentação do pântano VE7, envolve o sem-fim com torque alto para perseguidores solares da única linha central horizontal
Descrição
Há muitos nomes para a movimentação do gerencio, e não há nenhum nome unificado presentemente, se são chamados: dispositivo da engrenagem do gerencio, movimentação do gerencio, redutor de gerencio, unidade de movimentação do gerencio, etc. O dispositivo é composto do sem-fim, da engrenagem, do alojamento, do motor e dos outros componentes. A movimentação do gerencio pode basicamente ser dividida em uma única movimentação do sem-fim, e em uma movimentação dobro do gerencio da movimentação do sem-fim. É baseada em um rolamento do gerencio, tem um momento forte da reviravolta, e usa uma transmissão altamente desgaste-resistente da engrenagem de sem-fim. A transmissão lisa faz o dispositivo do usuário mais seguro. Adota uma movimentação do sem-fim, o contato do multi-dente pode conduzir uma carga maior, e igualmente tem uma função de travamento automático estática. O dispositivo pode igualmente ser amplamente utilizado na maquinaria de construção e em campos novos da energia tais como caminhões resistentes do leito, guindastes do recipiente, guindastes caminhão-montados, veículos da alta altitude, sistemas da geração das energias solares, etc. de funcionamento.
Características
1. Grau da rotação ±60 ou 360 graus.
2. Connnet do motor no lado esquerdo ou direito,
3. Nenhuma necessidade de ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção, cada 5 anos.
5. Utilização racional do espaço
6. A engrenagem de travamento automático, consequentemente um freio não é necessária
7. Método fácil e fluente de começar e da parar
8. Precisão alta
9. Categoria da proteção IP66
Nossa força
material 1.Raw dos fornecedores seguros;
o processo 2.Production está do acordo restrito com o sistema de gerenciamento da qualidade ISO9001;
controle da qualidade do em-processo 3.Strict e inspeção 100% do produto acabado antes da entrega;
as inspeçãos do produto do partido 4.Third são aceitáveis em cima do pedido do cliente.
5.Adoption do processo de projeto estandardizado do produto e do APQP, PPAP, FEMA para a análise de aplicação.
Serviços
1. Serviço do OEM
2. Nós fornecemos produtos padrão e produtos não padronizados;
3. Nós proporcionamos amostras personalizadas, desenhos personalizados, o mapeamento de porta-à-porta e os outros serviços;
4. Nós fornecemos uma série de serviços completa, incluindo o projeto, o processamento, o empacotamento, o transporte, etc.
Empacotamento & envio
1. Enchimento com óleo da oxidação-prova
2. Embalagem com camadas protetoras
3. Fixado na caixa da madeira compensada, pálete, armação de aço
Data técnica da série vertical
Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
