| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE7 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280/ pc |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 PCes pelo mês |
| Material: | 50Mn, 42CrMo | Modelo: | VE7 |
|---|---|---|---|
| Relação da engrenagem: | 51:1 | Torque normal da saída: | 5100 nanômetro |
| Guardando o torque: | kNm 39 | Inclinando o torque: | 5 KNm |
| Torque máximo: | 7650 nanômetro | Cor padrão: | RAL 9006 |
| Realçar: | Movimentação solar do pântano da única linha central,movimentação solar inclinada do pântano do sistema de rastreio,movimentação solar do pântano 50Mn |
||

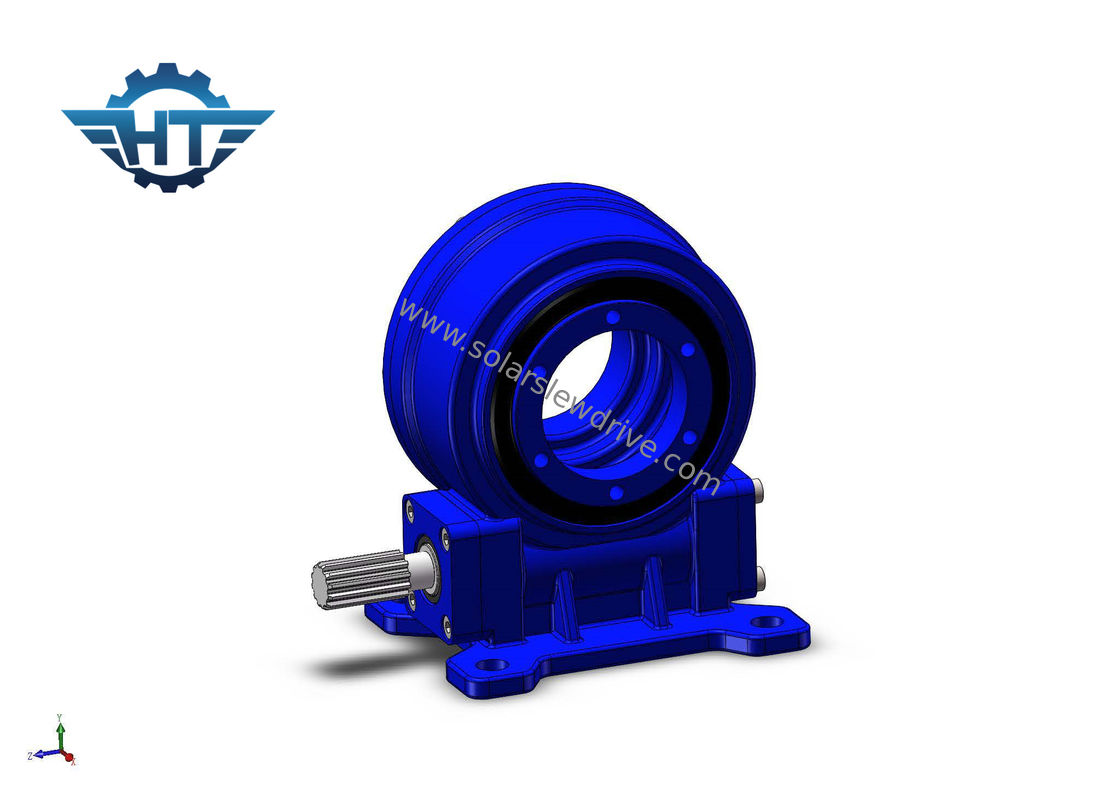

Única movimentação do gerencio da engrenagem de sem-fim da linha central VE7 para o sistema de rastreio solar inclinado da única linha central
Descrição
A linha central de rotação da único-linha central oblíqua que segue o suporte é instalada em um ângulo de inclinação ao plano horizontal, e gerencie em torno de uma linha central de uma dimensão. O sentido da linha central de rotação é norte-sul, de modo que a superfície derecepção do módulo fotovoltaico seja como a perpendicular ao ângulo de incidente da luz solar como possível no sentido de uma dimensão.
Vantagens
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. escala de gerencio de 360 graus
3. Envolvendo o interior da movimentação do sem-fim
4. Multi contato de dente para assegurar a carga alta
5. Função de travamento automático
Características
1. Saída alta do torque sob as circunstâncias de baixa velocidade, que podem transmitir a força axial detalhada, a força radial, e a reviravolta do momento
2. Modo helicoidal da movimentação da engrenagem e do sem-fim. Boa economia, flexibilidade forte no tamanho axial
3. Sem-fim da ampulheta do envelope, contato do multi-dente, capacidade forte do carga-rolamento
4. Relação de densidade do elevado desempenho
5. Desempenho de travamento automático ou para adicionar o freio da entrada
6. Relação de espaço pequena, a instalação conveniente e desmontagem
7. Formulários de saída diversificados
8. Pré-ajuste o valor da diferença e instale-o diretamente na máquina
9. IP66
Parâmetros de séries da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Observação: Para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
