Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | SE5 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 100~1100/ pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Tipo: | Rolamento de giro pequeno | Linha central: | Eixo Único |
---|---|---|---|
Lugar de origem: | Changzhou, China | Estrutura: | Verme e rolamento |
Esperança de vida: | 30 anos | Cor: | RAL9006 |
Uso: | Perseguidores solares | Recurso de proteção: | IP66 |
Realçar: | movimentação pequena do pântano dos painéis solares,Movimentação pequena do pântano da ampulheta,Ampulheta que carrega a movimentação do pântano |

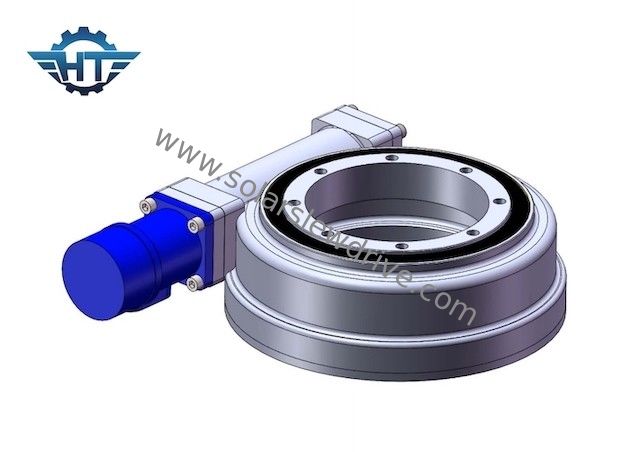

A engrenagem de sem-fim da ampulheta massacrou o perseguidor solar de gerencio da caixa de engrenagens da movimentação da movimentação para os painéis solares
Descrição da engrenagem de sem-fim que envolve a movimentação do gerencio
A movimentação horizontal do gerencio da única linha central do SE é um componente crítico para o sistema de rastreio solar da única linha central e o sistema de rastreio solar da linha central dupla. Além disso, pode igualmente aplicado no sistema de CSP e de CPV, nas energias eólicas etc.
Sistema de rastreio da Único-linha central
Um perseguidor da único-linha central orienta os módulos do picovolt ao longo de uma linha central de rotação, movendo-se horizontalmente do leste - a - oeste como o sol move-se. Mover estes módulos do picovolt exige que a oferta do redutor queguarda e torque rotatório – algo somente que uma movimentação altamente especializada do gerencio pode oferecer. Os perseguidores aplicaram as movimentações do gerencio que contratam um número maior de dentes na linha do passo do anel da engrenagem oferecerão a quantidade máxima de força, de durabilidade e de desempenho. Isto assegura-se de que o perseguidor tenha a vida possível a mais longa do campo com menos quantidade de tempo ocioso da máquina ou de custo de manutenção.
Perseguidores da Duplo-linha central
os perseguidores da Duplo-linha central gerenciem o lado ao lado e para cima e para baixo, permitindo o seguimento ainda mais preciso do movimento do sol. Estas movimentações do gerencio permitem uma saída de uma energia mais alta do que sistemas da único-linha central. É dado que empregam dois graus de liberdade, utilizando movimentações fortes e poderosas do gerencio ainda mais importante para a funcionalidade segura e contínua no campo.
Parâmetros da série do SE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Vantagens
1. Rotação 360 graus
2. Motor de comando conectado ao lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A graxa tinha sido enchida antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
8. Torque de inclinação alto, apropriado para a instalação horizontal
