Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE6 |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 100~1100 / pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Tipo: | Sem-fim VE6 e engrenagens de sem-fim | Material: | 42CrMo ou 50Mn |
---|---|---|---|
Garantia: | 5~10 anos | Tamanho: | 6 polegadas |
Tipo de dente: | Dente helicoidal | Massacrou o motor de movimentação: | AC/DC/Hydarulic |
Cor: | Cliente exigido | Aplicação: | Perseguidor solar |
Realçar: | Movimentação solar concentrada do anel do gerencio,Movimentação do anel do gerencio da casa de Enlcosed,Movimentação elétrica do pântano IP66 |

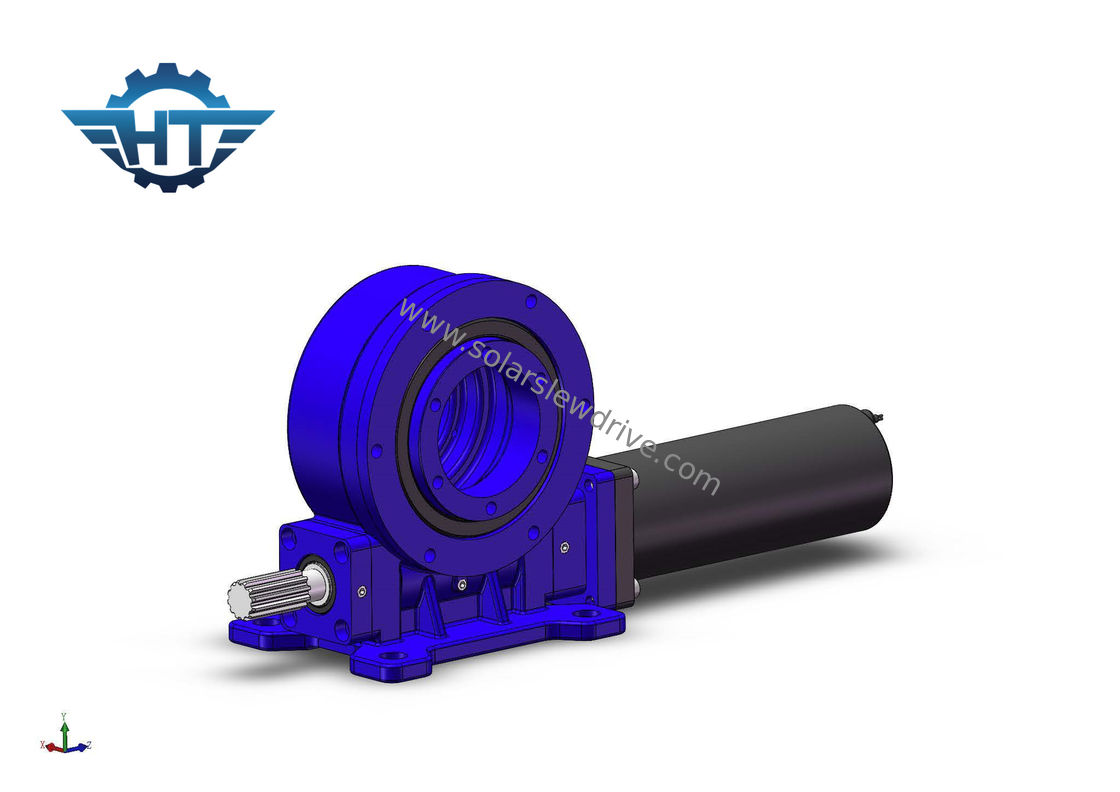

Única movimentação do pântano da engrenagem de sem-fim do envolvimento, casa de IP66 Enlcosed para energias solares concentradas
Descrição da caixa de engrenagens da movimentação do gerencio
A movimentação do pântano é uma unidade completa compreendida do anel do pântano, engrenagem, alojamento, e o motor (elétrico ou hidráulico) e são projetados para a carga axial, radial, e do momento. Nós desenvolvemos o pântano alto da engrenagem de sem-fim da folga conduzimos especialmente para as aplicações onde a precisão alta é necessário.
Características
1. Posto com tecnologia do sem-fim da ampulheta (envolvimento dobro), a carga aumentou, eficiência elevada e precisão.
2. Fabrique uma grande variedade de estilos da movimentação, dos tamanhos modelo, das escalas de desempenho, de opções de selagem, e de características da montagem.
3. Tamanhos modelo padrão de 75mm a 800mm no diâmetro.
4. Folga, folga quase zero
5. De travamento automático
Opções múltiplas da movimentação do gerencio do motor da engrenagem de sem-fim
1. 31:1 da relação de redução da engrenagem ao 150:1
2. Horizontal, vertical, ou combinação de montagem múltipla da linha central
3. Único sem-fim ou sem-fim dobro
4. Opção elétrica ou hidráulica do motor
5. Alojamento: Aberto ou fechado
6. Configurações personalizadas da entrada
7. Projeta por exigências de aplicação
Dados técnicos
Modelo Performance Parameters da VE | ||||||||||||
Modelo | Torque da saída avaliado (N.m) | Guardando o torque (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Relação | Precisão (grau) | Precisão | IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 88 quilogramas |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 135 quilogramas |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 192 quilogramas |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Sim | 251 quilogramas |
