Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | CHINA |
Marca: | HANGTUO |
Certificação: | CE, ISO9001 |
Número do modelo: | VE8 |
Quantidade de ordem mínima: | 1 PC |
---|---|
Preço: | 200~380 USD/PC |
Detalhes da embalagem: | CAIXA DA MADEIRA COMPENSADA |
Tempo de entrega: | 15~30 DIAS |
Habilidade da fonte: | 12000 PCS/YEAR |
Faixa de giro: | ±60° | Material: | 42CRMN ou 50Mn |
---|---|---|---|
Aplicação: | Perseguidor do enlace | Garantia: | 10 anos |
Cor: | Laranja | Tamanho: | 3 polegadas - 25 polegadas |
Motor: | 24VDC/220VAC | Engrenagem helicoidal: | Envelopamento Duplo |
Realçar: | movimentação de seguimento solar da engrenagem do pântano do enlace,movimentação solar da engrenagem do pântano iP66,Caixa de engrenagens do pântano 42CRMN |

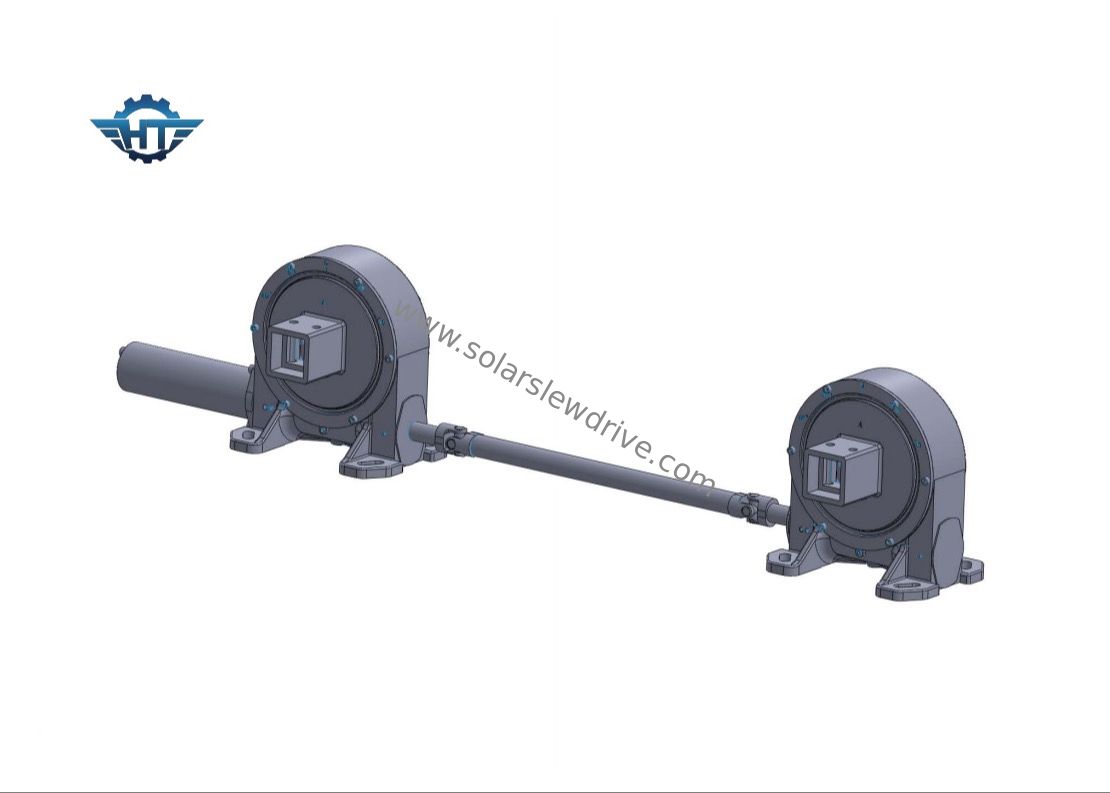

Movimentação solar da engrenagem do pântano IP66 com o redutor da caixa de engrenagens 24vdc para o sistema de rastreio solar do enlace
Descrição solar da movimentação da engrenagem do pântano
A movimentação solar do gerencio tem muitos tipos tais como tipo incluido, tipo de abrigo aberto, tipo vertical, tipo duplo da linha central, tipo da elevada precisão, sem-fim o tipo de movimentação que movimentação do gerencio etc. é baseado na estrutura dobro da engrenagem de sem-fim do envolvimento, que caracterizou o multi contato de dente projetado especialmente conduzindo a carga alta. Tem o torque de inclinação forte do momento e a função de travamento automático estática.
O princípio de trabalho da caixa de engrenagens da redução da engrenagem planetária faz-se para carregar uma carga radial grande devido à distribuição proporcional do torque. O que é mais, nossas movimentações do gerencio podem unir aos tipos diferentes dos motores, motor hidráulico, 24vdc/12vdc motor elétrico, servo motor, motor deslizante e nós mandamos todo o tamanho da caixa de engrenagens do pântano da série encontrar a procura diferente dos clientes.
Parâmetros de desempenho verticais da movimentação do pântano
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
A movimentação do gerencio tem muitos tipos tais como tipo incluido, tipo de abrigo aberto, tipo vertical, tipo duplo da linha central, tipo da elevada precisão, o tipo de movimentação movimentação do sem-fim do gerencio etc. é baseado no rolamento do gerencio com torque de inclinação forte do momento e função de travamento automático estática. Muita superfície de contato do dente é projetada especialmente conduzindo a carga alta.
Características
1. Gire ±60°, interior da parada dura para assegurar a segurança de sistema
2. Conecte um motor de comando da esquerda, lado direito ou no meio
3. O afastamento for ajustado já pelo produtor antes da fábrica, assim que por nenhuma necessidade ajustá-la quando a instalação
4. A graxa tinha sido enchida antes da fábrica, apenas precisa o reenchimento cada 5 anos
4. A instalação simples e baixa manutenção
5. Economia do design compacto e do espaço
6. A engrenagem é de travamento automático, assim que nenhuma necessidade de freio adicional
7. Método fácil e fluente de começar e da parar
8. Torque de inclinação alto e torque backholding para melhorar a segurança sob o ambiente áspero
