Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE5” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Material: | 50Mn, 42CrMo | Redutor de gerencio: | VE5” |
---|---|---|---|
Relação da engrenagem: | 37:1 | Eficiência: | 40% |
Cor: | Como pedido | Aplicação: | Perseguidor solar |
Lugar de origem: | China | Motorista: | Motor 12V/24VDC |
Garantia: | 10 anos | Certificado: | ISO9001, CE |
Local da instalação: | Campo aberto | Vida: | 30 anos colocam a vida |
Realçar: | Movimentação pequena do pântano VE5,Movimentação pequena do pântano do motor 24VDC,Caixa de engrenagens aberta da movimentação do pântano do campo |

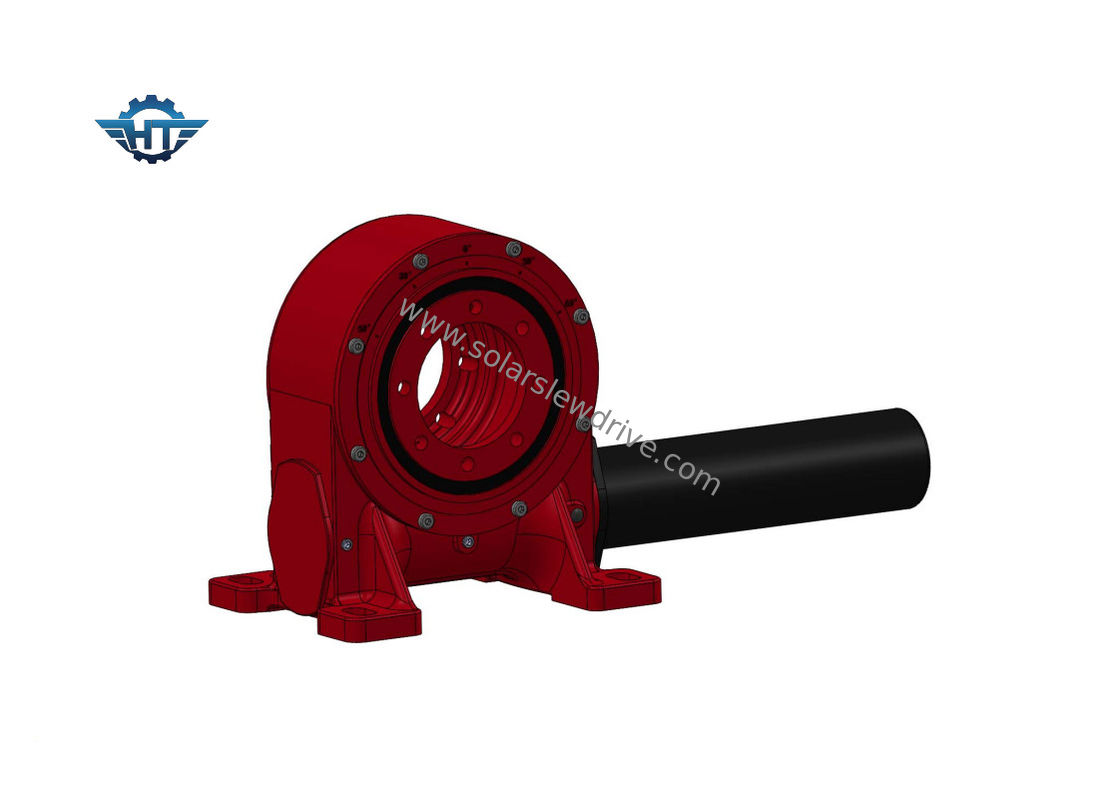

Caixa de engrenagens de VE5 40 a 1 para perseguidores horizontais da linha central do painel solar únicos
Envolvendo a descrição da engrenagem de sem-fim
A movimentação do gerencio é um novo tipo de produto giratório e da transmissão. É chamado geralmente movimentação do gerencio ou o rolamento do gerencio, que é composto geralmente do sem-fim dobro do envolvimento, da engrenagem, do alojamento, do motor e dos outros componentes. Desde que os componentes do núcleo são o sem-fim dobro do envolvimento, pode engrenar com a engrenagem mais proximamente e conseguir o multi contato de dente, assim melhorar a precisão e o torque guardando do momento. Podem simultaneamente suportar forças axiais, forças radiais, e reviravolta de momentos. Comparado com os produtos giratórios tradicionais, a movimentação nova do gerencio caracteriza a instalação fácil, a manutenção fácil e um grau maior de espaço da instalação.
Parâmetros de desempenho de séries da VE
Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13 |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28 |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35 |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51 |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61 |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 |
Aplicações
Há 10 tamanhos diferentes do tipo movimentações da VE do gerencio, começando de 3' tamanho a 25" polegada, entre eles está 5", a 7", a 9" a 12", 14", 17", 19" e 21". São amplamente utilizados em sistemas de rastreio solares (picovolt, CPV, HCPV e heliostat) e em veículos regulares, tais como elevadores do homem, guindastes do caminhão, assim como veículos modulares.
