| Brand Name: | HangTuo |
| Model Number: | 9 polegadas |
| MOQ: | 1 parte |
| preço: | USD 100~380/ pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L/C, T/T, Western Union |
A engrenagem de sem-fim padrão dimensiona a movimentação solar do pântano do perseguidor para a energia solar
Descrição da caixa de engrenagens da movimentação de redução
Hangtuo, situado em Changzhou, China, somente 30 mimutes pelo trem do aeroporto internacional de Shanghai. Nós temos enriquecer e o conhecimento perito movimentações em gerencio do projeto, tornar-se e fabricar. Nós temos uma experiência de mais de 10 anos. Nossa equipe é especializada nas investigações e desenvolvimento nessa área particular. Nossa experiência cobre os campos de tecnologias de seguimento para sistemas fotovoltaicos, engenharia mecânica, girando a tecnologia da movimentação.

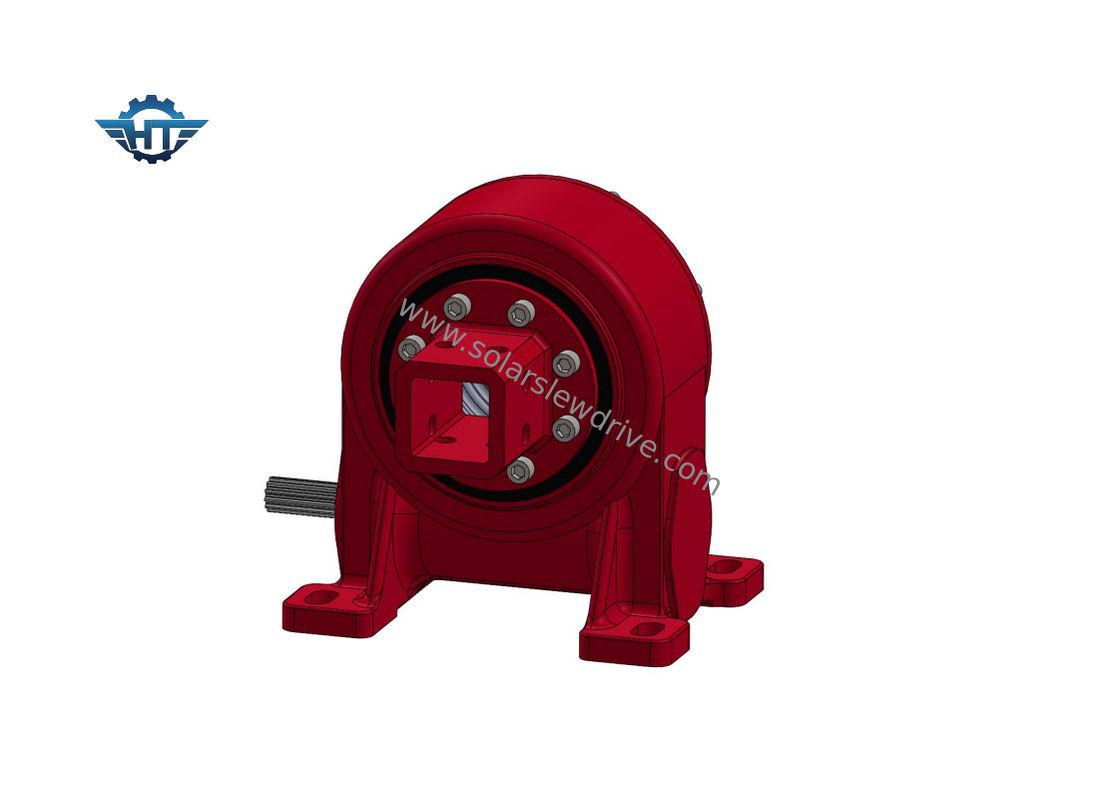

Imagem de movimentações do gerencio VE7
Nossas vantagens
Tempos de reação rápidos
Experiência a longo prazo no controle do inteligente-processo para a produção em massa assim como no desenvolvimento de produtos orientado ao cliente.
Vantagem do produto
A movimentação do gerencio do sem-fim da ampulheta da movimentação do gerencio (tipo incluido, tipo vertical, tipo duplo da linha central, tipo da precisão) é baseada no rolamento do gerencio com torque de inclinação forte do momento e função de travamento automático estática. Muita superfície de contato do dente é projetada especialmente conduzindo a carga alta.
Qualidade estável
Pontos de inspeção críticos estabelecidos da qualidade, posições do total 9 através da planta. Nós estabelecemos pontos de inspeção críticos da qualidade, fazemos instruções da inspeção da qualidade para controlar restritamente no processo chave. Nós usamos a calibração do calibre da elevada precisão & da medida.
Testes
Dispositivo avançado da medida
A medida deve ser calibrada, verificação e somente o calibre qualificado pode ser usado.
Folha técnica de movimentações do gerencio da série da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Para parâmetros técnicos de um produto detalhado mais adicional, contacte-nos para o catálogo de produto e desenhos detalhados das vendas.
Aplicação
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como os heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
