Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE9 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | caixa da madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 PCes pelo mês |
| Tipo: | Movimentação do gerencio | Lugar de origem: | Changzhou, China (continente) |
|---|---|---|---|
| Motor: | Motor sem escova da C.C. | Característica: | Totalmente incluido |
| Material: | 42CrMo ou 50Mn | Garantia: | 5~10 anos |
| Tamanho: | 3 polegadas a 25 polegadas | Aplicação: | Sistema das energias solares |
| Realçar: | Caixa de engrenagens da movimentação do pântano do estojo compacto VE9,caixa de engrenagens da movimentação do pântano do redutor 24V,caixa de engrenagens da movimentação do pântano da energia solar |
||

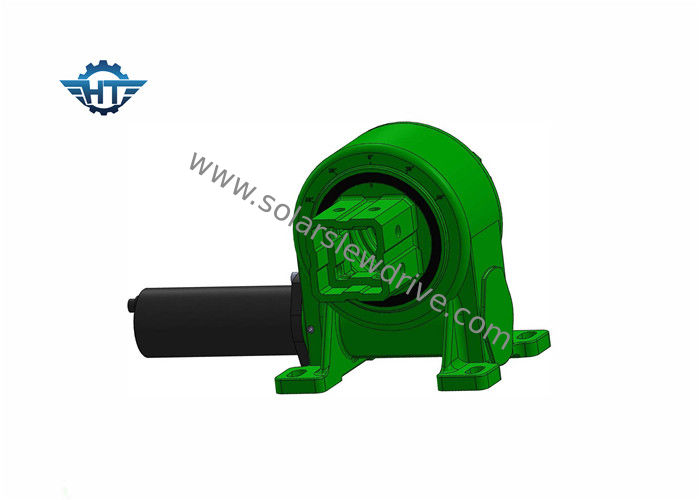

Movimentação do gerencio da caixa de engrenagens do sem-fim do estojo compacto VE9 com o redutor da caixa de engrenagens 24V para a energia solar
Descrição da movimentação do pântano da engrenagem de sem-fim da ampulheta
Uma movimentação do pântano é projetada segurar cargas radiais ou axiais usando o torque rotatório alto. Equipamento para minar, construção, metalurgia, energia solar do picovolt, energias solares concentradas e outras aplicações que exigem a força destemido combinada com a precisão inocente para usar a tecnologia do gerencio para a segurança e a precisão.
Única movimentação do pântano da linha central usada no único sistema de rastreio liso da linha central, que o suporte é um arranjo norte-sul, sistema de rastreio leste-oeste. De acordo com o algoritmo astronômico, a movimentação do pântano conduzida pelo motor carregará o torque alto conduzir na medida do possível o sistema inteiro, de modo que o sistema possa seguir o azimute do sol, para melhorar o sol na superfície da irradiação fotovoltaico do módulo, e para aumentar assim a produção de eletricidade.
Isto é baseado principalmente no princípio de projeto do sistema de rastreio, devido ao impacto da rotação da terra, para um lugar fixo na terra, o ciclo do sol ao longo do ano, seu ângulo da iluminação igualmente está mudando constantemente. O sistema de rastreio solar é instalado para manter os painéis solares até a trilha o sol e para aumentar a quantidade de radiação solar recebida pelas disposições fotovoltaicos, aumentando desse modo a capacidade total de sistemas solares da produção de eletricidade fotovoltaico.
A caixa de engrenagens do sem-fim da VE massacrou dados técnicos da movimentação
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Dados do motor
Tensão avaliado V/DC: 24vdc
velocidade RPM da Nenhum-carga: 1200±10%
Nenhum-carga A atual: <0>
Torque avaliado N.M: 0,12
Velocidade RPM: 800±10%
Carga A atual: <1A
Poder avaliado W: <10W
Parâmetro de saída da engrenagem:
Relação da velocidade: 399:1
Torque N.M da saída avaliado: 32
Velocidade RPM da saída: 2±0.5
Saída de Salão: 2
Tipo de Salão: 40F/39
Salão entrou a tensão V: 5~24
O fio define:
1. Vermelho grosso: Motor +
2. Preto grosso: Motor -
3. Verde amarelo: Terra
4. Amarelo fino: salão B
5. Vermelho fino: salão +24V
6. Preto fino: terra do salão
7. Verde fino: salão A
Dimensões
