| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| preço: | 145~226 USD/PC |
| Delivery Time: | 15~30 DIAS |

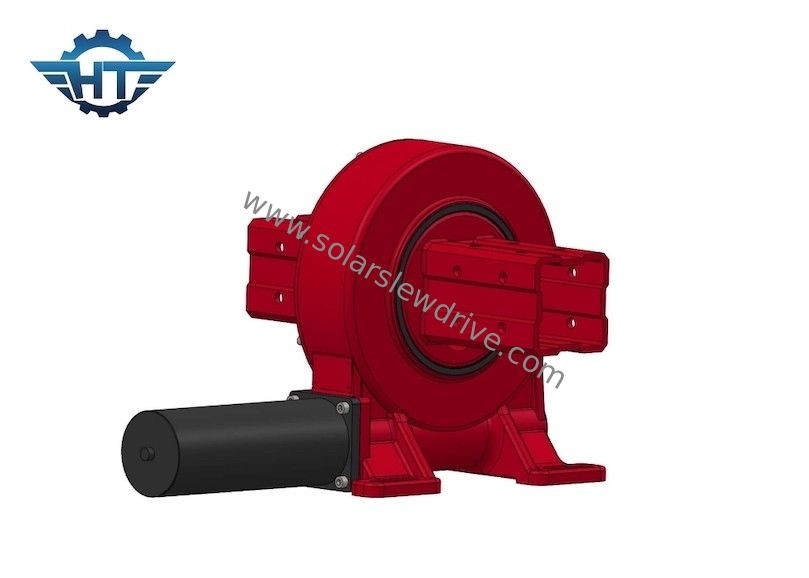

Movimentação solar do pântano da única linha central com o motor elétrico para o sistema de rastreio de montagem solar
Descrição solar da movimentação do pântano
O tipo incluido que envolve a movimentação do gerencio do sem-fim é usado principalmente para a grande saída do torque mas espaço limitado da instalação, e no caso de exigências dustproof, impermeáveis, anticorrosivas e outras relativamente altas das condições operacionais, tais como para a divisória de gerencio da estrutura. Ocasionalmente, a avaliação do IP alcança IP66.
Parâmetros de desempenho verticais da movimentação do pântano
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
Sua estrutura adota o envolvimento do sem-fim e da engrenagem dura da superfície do dente, que podem ser aplicados às ocasiões do torque de baixa velocidade e alto; é amplamente utilizada no sistema de rastreio da geração das energias solares. A fim aplicá-la no campo de planejamento, muitos fabricantes desenvolveram a estrutura da engrenagem e aplicaram-na na alta velocidade.
