Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | CHINA |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SE3 “ |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 100~1100/ pc |
| Detalhes da embalagem: | Caixa da madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L/C, T/T, Western Union |
| Habilidade da fonte: | 2000 PCes pelo mês |
| Relação da engrenagem: | 31:1 | Torque normal da saída: | 533 nanômetro |
|---|---|---|---|
| Lugar de origem: | Changzhou, China | Guardando o torque: | 7000 nanômetro |
| Inclinando o torque: | 744 Nm | Torque da saída avaliado: | 0,065 RPM |
| uso: | Perseguidores solares | Proteja a característica: | IP66 |
| Realçar: | Movimentação solar do gerencio da engrenagem de sem-fim SE3,Movimentação solar do pântano da engrenagem de sem-fim de 7000 nanômetro,Movimentação solar do pântano da engrenagem do sistema de rastreio |
||

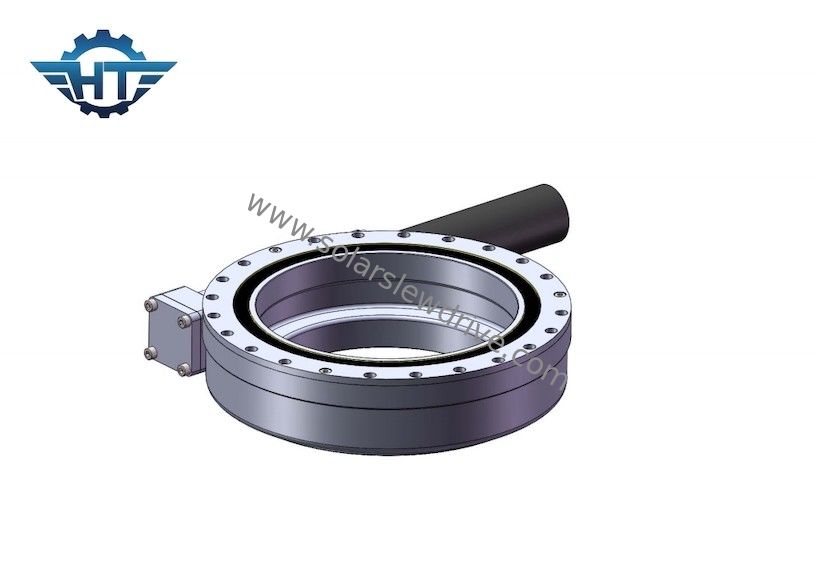

Movimentação solar pequena do gerencio da engrenagem de sem-fim SE3 para o sistema de rastreio da montagem do picovolt
Descrição da movimentação do gerencio da engrenagem de sem-fim
A movimentação compacta do sem-fim de Changzhou Hangtuo é sabida para sua densidade de poder superior. A movimentação do sem-fim assegura a transmissão do torque ao anel do gerencio. Este projeto é particularmente apropriado para aplicações com forças altas e espaço limitado, tal como as caixas de engrenagens de direção para o chassi dos guindastes e veículos pesados, guindastes de carregamento, construção e maquinaria agrícola e da silvicultura.
Parâmetros da movimentação horizontal do gerencio do SE
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Guardando o torque | Carga axial | Carga radial | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | N.m | kN | kN | grau | Sim | quilograma | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sim | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sim | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sim | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sim | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 182 |
Motor da C.C. da movimentação do gerencio
1. Adote a estrutura de apoio dupla para o eixo de saída de modo que o torque máximo da caixa de engrenagens seja aumentado muito.
2. A roda de Sun e a roda planetária são conectadas pela ranhura que aumentam o torque máximo da caixa de engrenagens e alongam a vida.
3. Nós usamos a engrenagem helicoidal na fase da entrada que fazem ao ruído o baixo anf corrido lisamente na alta velocidade. O anel interno da engrenagem é separado de modo que nós possamos fazer mais relação e o projeto seja flexível. A caixa de engrenagens e o motor são posicionados por um reparo da emenda pelo parafuso em axiais que aumentam a precisão de harmonização e reduzem o ruído.
4. Nós usamos o suporte do pino do rolo dentro do pino do rolo planetário do uso de wheel.we que mói em vez do deslizamento moendo assim a vida da caixa de engrenagens somos muito mais longos.
5. Estrutura de apoio dobro; Moedura interna no furo interno das engrenagens planetárias que fazem à redondeza furada interna menos de 0.003mm; corrida rolando em vez do deslizamento; Raspagem de superfície da precisão da engrenagem HRC60; A adoção de todos estes technoligies assegura o funcionamento quieto e constante super e uma estadia da longa vida sobre 10000 horas.
