| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| preço: | 145~226 USD/PC |
| Delivery Time: | 15~30 dias |

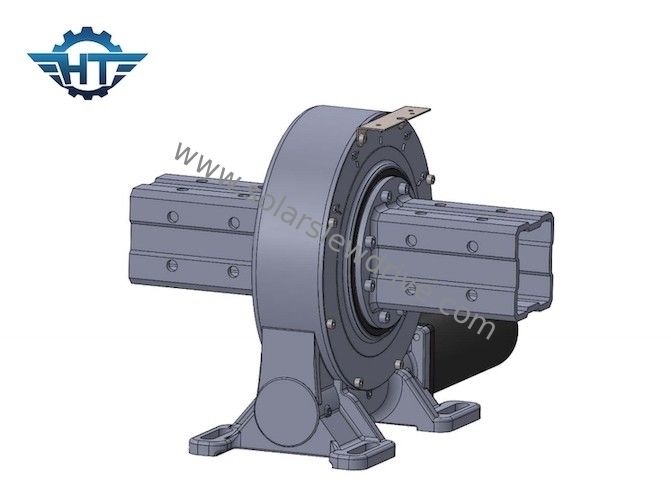

Movimentação solar do pântano da engrenagem de sem-fim da estrutura compacta para o espelho que recolhe o sistema de CSP
Descrição solar da movimentação do pântano da engrenagem de sem-fim
As movimentações do gerencio podem ser amplamente utilizadas para a rotação 360° e a velocidade variável, o grande torque e a transmissão lisa, a harmonização da elevada precisão ou os mecanismos compactos confiam na maior parte em movimentações do gerencio.
O sistema da coleção CSP do espelho é composto principalmente de um calor que recolhe o tubo, uma superfície de coleta do espelho, uma estrutura de apoio e um sistema de controlo. As movimentações do gerencio são a parte fundamental na estrutura de apoio.
Parâmetros de desempenho verticais da movimentação do pântano
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
Aplicações
A movimentação do gerencio especialmente desenvolvida e projetada cumprir as exigências do sistema de rastreio solar, o produto é usada no dispositivo giratório do perseguidor solar, usado principalmente para a único-linha central lisa, dobro-linha central, sistema de rastreio fotovoltaico concentrado, heliostat da torre, produção de eletricidade de Stirling do prato a escala da aplicação da confiança do aquecimento, da elevada precisão, a de grande resistência e a alta do concentrador da calha.
