Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE3” |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 330~450/ pc |
Detalhes da embalagem: | Caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Material: | Quarto | Modelo: | VE3” |
---|---|---|---|
RELAÇÃO DA ENGRENAGEM: | 31:1 | Eficiência: | 40% |
Cor: | RAL 9006 | Aplicação: | sistemas de rastreio solares |
Lugar de origem: | Changzhou, China | Motorista: | Motor 24VDC |
Garantia: | 5~10 anos | Certificado: | ISO9001, CE |
Realçar: | Movimentação solar giratória do gerencio da única linha central,Movimentação solar do gerencio IP66,Movimentação solar giratória alta do gerencio de Presicion |

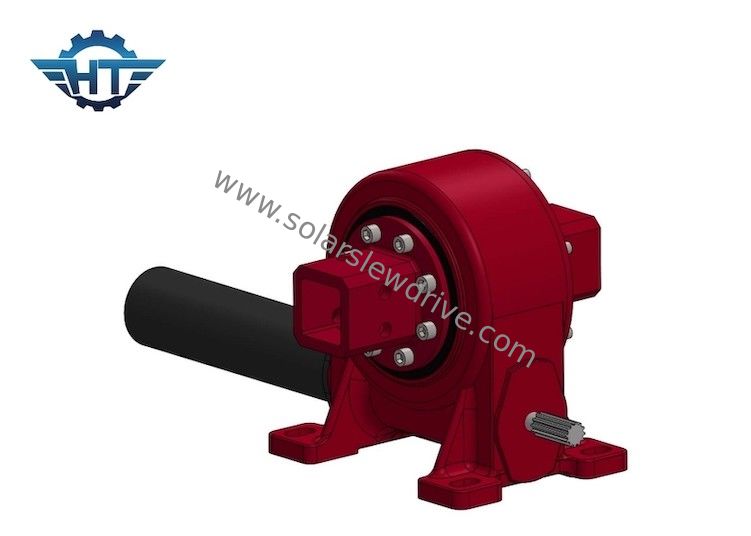

Movimentação rotativo do gerencio da única linha central IP66 com Presicion alto para perseguidores do picovolt
Descrição rotativo da movimentação do gerencio da única linha central
Os produtos giratórios da movimentação do gerencio podem ser divididos em dois tipos: o tipo aberto e fechou o tipo de acordo com o estado fechado, e pode ser dividido no tipo do tipo da engrenagem e da engrenagem de sem-fim de acordo com os formulários diferentes da transmissão. Hangtuo tem estes tipos de produtos, e os usuários precisam de cumprir suas próprias exigências da aplicação e usam o ambiente para fazer escolhas.
Geralmente, a estrutura fechado é usada na poeira úmida, média ou em ambientes corrosivos do gás, e naquelas ocasiões com exigências altas da proteção ambiental que não permitem o escapamento da graxa lubrificante. O ambiente fechado pode eficazmente impedir que as impurezas incorporem o corpo giratório da movimentação e melhorar a máquina. Contudo, quando há demasiada poeira no ambiente e a movimentação giratória está colocada completamente na poeira, os selos que jogam um papel de selagem acelerarão o desgaste e falharão rapidamente. Neste tempo, o ambiente fechado pode ser incômodo para a manutenção e a substituição das peças. É mais apropriado para usar uma estrutura aberta, e escolher a superfície do dente que endurece-se para melhorar a durabilidade da máquina. Além, a estrutura aberta é impurezas ascendentes fáceis de limpar. Se o uso e a manutenção podem ser feitos bem, não pode necessariamente ter uma vida mais curto do que a estrutura fechado. Em processo da seleção do produto, os vários fatores devem ser considerados detalhadamente.
Parâmetros de desempenho de séries da VE
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Motor da C.C.
1. Adote a estrutura de apoio dupla para o eixo de saída de modo que o torque máximo da caixa de engrenagens seja aumentado muito.
2. A roda de Sun e a roda planetária são conectadas pela ranhura que aumentam o torque máximo da caixa de engrenagens e alongam a vida.
3. Nós usamos a engrenagem helicoidal na fase da entrada que fazem ao ruído o baixo anf corrido lisamente na alta velocidade. O anel interno da engrenagem é separado de modo que nós possamos fazer mais relação e o projeto seja flexível. A caixa de engrenagens e o motor são posicionados por um reparo da emenda pelo parafuso em axiais que aumentam a precisão de harmonização e reduzem o ruído.
4. Nós usamos o suporte do pino do rolo dentro do pino do rolo planetário do uso de wheel.we que mói em vez do deslizamento moendo assim a vida da caixa de engrenagens somos muito mais longos.
5. Estrutura de apoio dobro; Moedura interna no furo interno das engrenagens planetárias que fazem à redondeza furada interna menos de 0.003mm; corrida rolando em vez do deslizamento; Raspagem de superfície da precisão da engrenagem HRC60; A adoção de todos estes technoligies assegura o funcionamento quieto e constante super e uma estadia da longa vida sobre 10000 horas.
