| Nome da Marca: | HangTuo |
| Número do modelo: | VE9” |
| Quantidade mínima: | 1 parte |
| preço: | USD 100~400/ pc |
| Prazo de entrega: | 15~45 dias |
| Condições de pagamento: | L/C, T/T, Western Union |

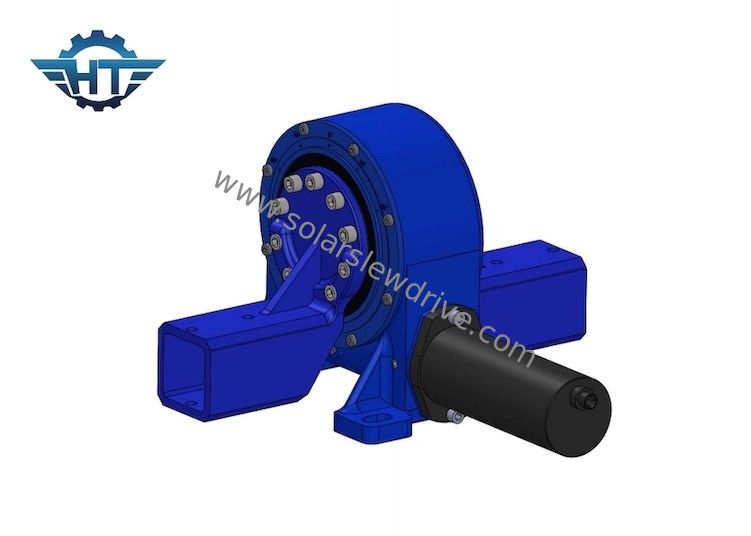

Movimentação resistente do pântano do tamanho pequeno para o sistema de rastreio solar da única linha central horizontal
Descrição resistente da movimentação do pântano
A movimentação do gerencio do GH é uma caixa de engrenagens projetada segurar cargas radiais ou axiais com torque rotatório alto. Além, o anel do gerencio que carrega no centro da movimentação permite-a de suportar cargas altas do modilhão ou do momento. Um descendente do parafuso movimentador do “sem-fim”, movimentações giratórias é encontrado na maquinaria de construção, na fabricação, no equipamento militar, e nas muitas outras aplicações onde a força e a precisão são exigidas.
Desempenho de movimentações do gerencio da série da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Características
Do material ao produto acabado, nossas movimentações do sem-fim são projetadas, testadas e garantidas para a precisão de seguimento da eficiência de acordo com as exigências especiais dos clientes.
A movimentação do gerencio pode realizar rotação e redução de velocidade circunferenciais ilimitadas, e pode suportar a força axial maior, força radial e força da reviravolta. Aprecia vantagens da precisão alta, da estrutura compacta e da grande capacidade de carga.
Aplicações
A física de movimentações do gerencio faz-lhes uma solução versátil para muitas aplicações. Na operação, o movimento axial da movimentação do gerencio, ou o movimento sobre sua linha central, interagem para gerar o torque radial. Esta ação ocorre engrenando os sulcos do sem-fim horizontal com os dentes da engrenagem vertical. Ao girar, o movimento axial da engrenagem de sem-fim transfere a força amplificada do torque às engrenagens radiais. O número de linhas no sem-fim e o número de engrenagens que interagem determinarão a relação da velocidade da unidade. As movimentações do gerencio são seridas melhor para as aplicações onde o torque alto pode produzir o posicionamento preciso e a precisão rotatória. Este projeto mantém a unidade correr lisamente e poderosamente com afastamento mínimo.
