| Brand Name: | HangTuo |
| Model Number: | VE5 |
| MOQ: | 1 parte |
| preço: | USD 100~1100/ pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L/C, T/T, Western Union |

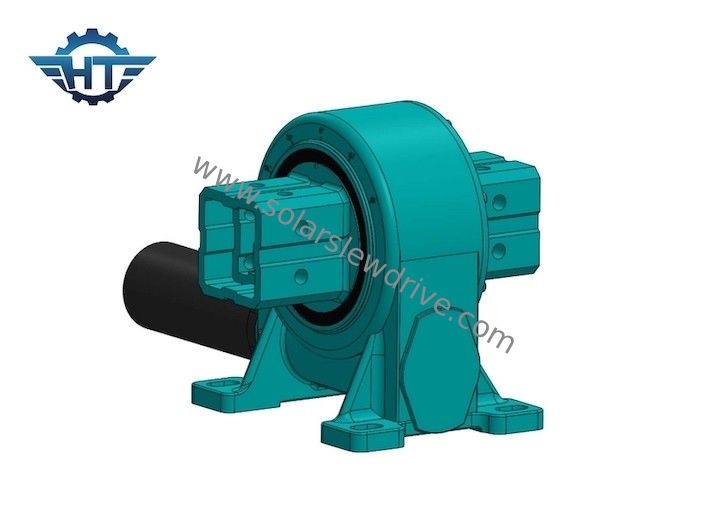

Unidade de giro do rastreador solar de eixo único de tamanho pequeno para rastreamento de alta precisão de energia solar
Engrenagem helicoidal tipo vertical pequena unidade de giro Descrição
O acionamento giratório é a melhor solução para qualquer ocasião em que haja necessidade de rotação de ciclo completo e requisitos de velocidade variável.Pode fornecer maior transmissão de potência de torque, maior precisão e possui estrutura compacta.A unidade vslewing de eixo único vertical fechada pode realizar o movimento em direções verticais, rastreando o sol de leste a oeste.Geralmente se aplica aos sistemas de rastreamento solar de eixo único horizontal ou a alguns equipamentos de máquinas com condições de trabalho semelhantes.
Engrenagem sem-fim VE significa acionamento giratório de instalação vertical, possui proteção IP66.Aplica-se principalmente ao requisito de alta condição de trabalho para ocasiões à prova de poeira, à prova de chuva e anticorrosão.Tem a vantagem de economizar espaço no equipamento, capacidade de carga máxima, design compacto, vida útil extensa e custos de manutenção reduzidos.
Dados de desempenho
| Modelo | Razão | Torque de saída nominal (Nm) | Torque de Inclinação (Nm) | Torque de retenção (Nm) | Carga Axial (kN) | Carga Radial (kN) | Eficiência | Precisão (°) | Bloqueio automático | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7.000 | 13200 | 34 | 58 | 40% | ≤0,1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16.000 | 30800 | 60 | 130 | 40% | ≤0,1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25.000 | 40560 | 77 | 190 | 40% | ≤0,1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48.000 | 44200 | 110 | 230 | 40% | ≤0,1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67.000 | 53040 | 142 | 390 | 40% | ≤0,1 | Sim | 135 |
| 21" | 125:1 | 16.000 | 89.000 | 65.000 | 337 | 640 | 40% | ≤0,1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89.000 | 476 | 950 | 40% | ≤0,1 | Sim | 251 |
Inscrição
O acionamento giratório é um produto perfeito para a aplicação que requer força de torque rotacional.
Slew Drive For Solar: é projetado na rotação do painel solar fotovoltaico e melhora a eficiência da geração de energia.Soluções de rastreamento solar de eixo único e eixo duplo estão disponíveis.
Para geradores eólicos: Acionamentos giratórios são usados para girar o pedestal em turbinas eólicas
Para aplicação de máquinas de construção: amplamente aplicado em guindaste de caminhão montado, plataforma de trabalho aérea, guindaste de doca, garra de madeira
Para o mercado industrial: linha de automação/montagem, braço robótico
Para satélite: a unidade de giro pode ser usada para comunicações espaciais e sistemas de posicionamento global em antena parabólica
