| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| preço: | 145~226 USD/PC |
| Delivery Time: | 15~30 dias |

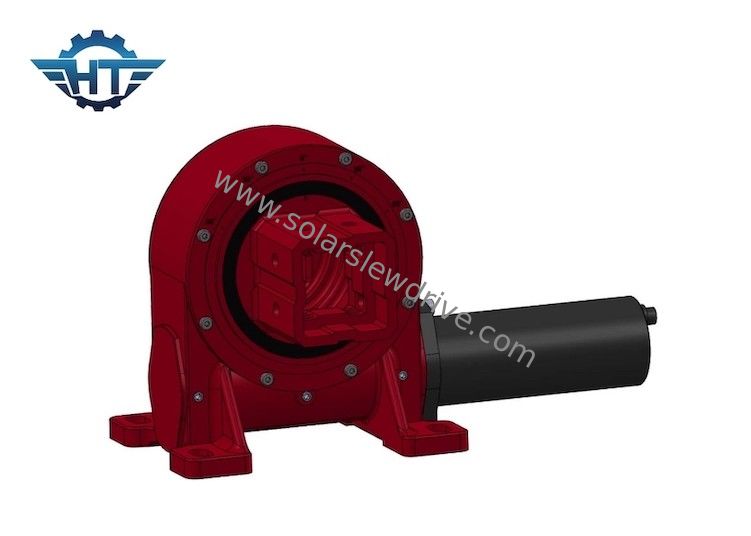

Caixa de engrenagens pequena compacta da movimentação do pântano da engrenagem de sem-fim do tamanho para o sistema do armazenamento de aquecimento solar
Descrição pequena da movimentação do pântano da engrenagem de sem-fim do tamanho
Porque o redutor giratório adota o rolamento do gerencio e a estrutura anular do sem-fim do envolvimento, pode conseguir o contato do multi-dente, assim que o torque da transmissão é grande, a operação é estável, e pode suportar grandes cargas radiais e axiais e momentos fortes da reviravolta (torque da anti-rotação). resistência do vento), amplamente utilizada em sistemas de rastreio fotovoltaicos solares e em outras indústrias energéticas novas.
Parâmetros de desempenho verticais da movimentação do pântano
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
Características
1. Gire de 0~180° ou de ° do ± 60
2. Conecte um motor 12V/24V no lado esquerdo ou direito
3. a graxa tinha sido enchida antes da fábrica
4. A instalação simples
5. Utilização racional do espaço
6. A engrenagem é de travamento automático
7. Torque backholding alto, apropriado para a instalação vertical
8. Baixa manutenção
