Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE6” |
Quantidade de ordem mínima: | 1 PARTE |
---|---|
Preço: | USD 100~1100 / pc |
Detalhes da embalagem: | Caixa da madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 PCes pelo mês |
Tipo: | Caixa de engrenagens da movimentação do gerencio | Material: | 42CrMo ou 50Mn |
---|---|---|---|
Garantia: | 5~10 anos | Tamanho: | 3 polegadas a 25 polegadas |
Tipo de dente: | contato do Multi-dente | Aplicações: | Centrais elétricas de energias solares de CSP e de CPV |
Cor: | Cliente exigido | Motor: | 24V |
Realçar: | Unidade giratória sem-fim envolvente de eixo único,unidade giratória sem-fim envolvente de 50Mn,unidade giratória sem-fim envolvente de 3 polegadas |

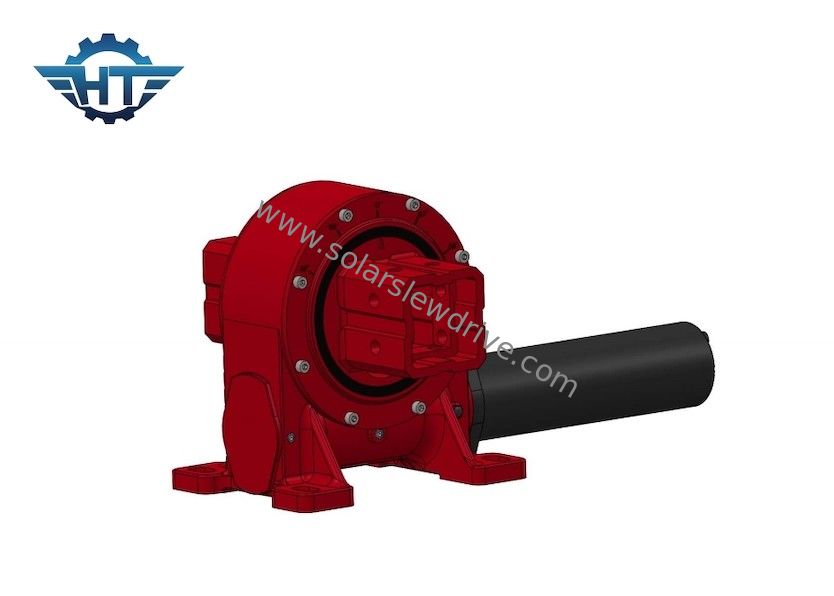

Unidade giratória sem-fim envolvente de eixo único para estações de energia solar CSP e CPV
Descrição da unidade giratória
Os acionamentos giratórios são compostos de sem-fim, engrenagem, carcaça e motor (elétrico ou hidráulico) e são projetados para cargas axiais, radiais e de momento.Desenvolvemos acionamentos de engrenagem helicoidal de alta folga especialmente para aplicações onde é necessária alta precisão.
Dados técnicos do acionamento giratório VE
Modelo | Torque nominal de saída (Nm) | Torque de Retenção (Nm) | Torque de inclinação (Nm) | Carga Axial (kN) | Carga radial (kN) | Razão | Precisão (grau) | Precisão | IP | Tep de trabalho (℃) | Bloqueio automático | Peso (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 12kg |
5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 18kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 88kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 135kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 192kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0,10 | 66 | -40~+120 | Sim | 251kg |
Recursos de acionamento giratório
1. Alimentado com tecnologia de ampulheta (Double Enveloping) worm para maior carga, eficiência e precisão.
2. Fabricar uma ampla variedade de estilos de acionamento, tamanhos de modelos, faixas de desempenho, opções de vedação e características de montagem.
3. Tamanhos de modelo padrão de 75mm a 800mm de diâmetro.
4. Reação, reação quase zero
5. Bloqueio automático
Outras opções
1. Relação de redução de marcha de 31:1 a 150:1
2. Montagem horizontal, vertical ou combinação de vários eixos
3. Sem-fim único ou sem-fim duplo
4. Opção de motor elétrico ou hidráulico
5. Habitação: Aberta ou Fechada
6. Configurações de entrada personalizadas
7. Projetos personalizados de acordo com os requisitos da aplicação
