Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE9 |
Quantidade de ordem mínima: | 1 peça |
---|---|
Preço: | USD 280~504 / pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15 a 45 dias |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 2000 pcs por mês |
Modelo: | 9 polegadas | Tipo de motor: | motor de corrente contínua planetário escovado |
---|---|---|---|
Torque de saída nominal: | 600NM | Descrição: | Dispositivo de rolamento de eixo único |
Precisa.: | ≤ 0,15° | Estrutura: | Vermes e engrenagens |
Fornecimento de energia: | 24VDC | Cor padrão: | Conforme solicitado |
Realçar: | caixa de velocidades VE9,O motor planetário matou a caixa de velocidades.,caixa de engrenagens VE9 |

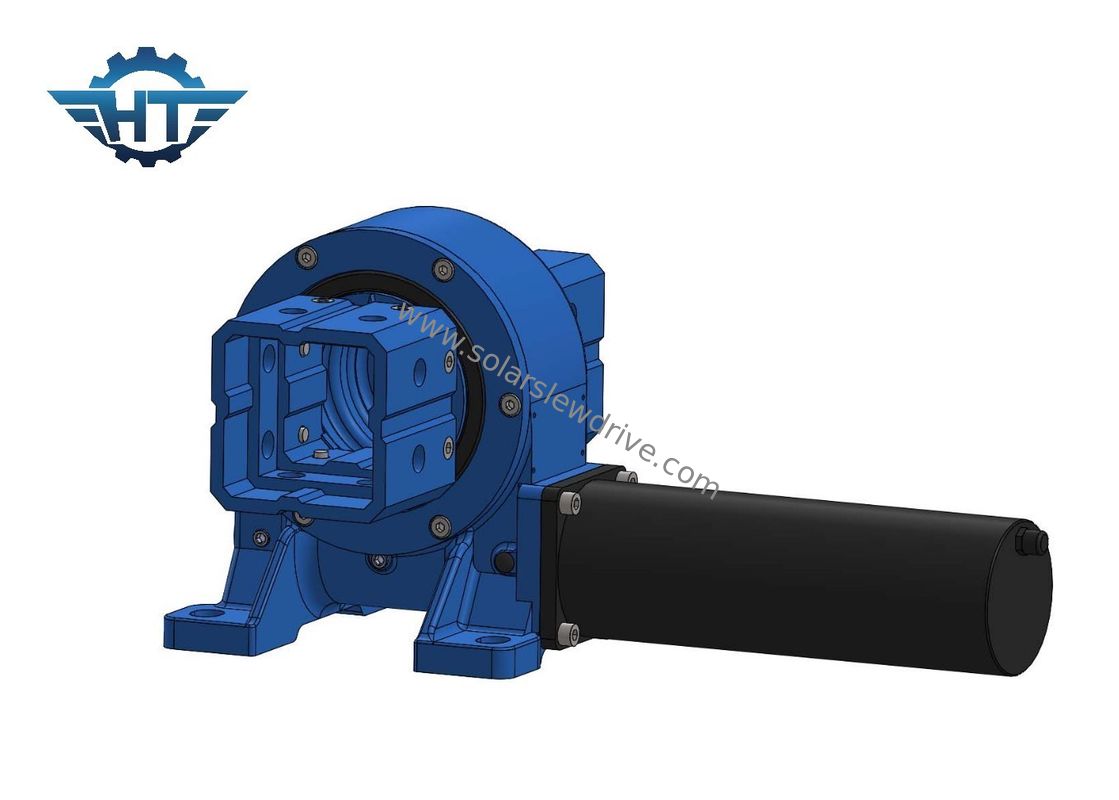

VE9 Caixa de engrenagens de tração de rolamento para sistema de rastreamento solar de eixo único horizontal oblicuo ou inclinado
VE9 caixa de engrenagens de tração de rolamentoDescrição
A solução avançada da Hangtuo para rastreamento solar, que se caracteriza pelo seu design compacto, alta capacidade de carga e capacidades de controlo de movimento preciso,permitir um ajustamento eficiente e preciso dos painéis solares para captar a luz solar máxima para a geração de energia.
O quadro a seguir mostra os parâmetros técnicos da tração giratória VE9
Modelo: | VE9 | Local de origem | Changzhou, China |
Marca | HANGTUO | Tipo | Incluído |
Materiais | 42CrMo,50Mn | Torque de saída | 4300 N.m |
Momento de inclinação Torque | 16 K N.m. | Torque de retenção | 27 K N.m. |
Classificação do eixo estático | 60 KN | Classificação radial estática | 130 CN |
Classificação dinâmica do eixo | 30 KN | Classificação radial dinâmica | 65 KN |
Proporção de engrenagem | 37:1 | Eficiência | 40% |
Tabela técnica do motor de giro do modelo VE
Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
Embalagem e transporte
Cada caixa de engrenagens de tração giratória é embalada com segurança e amortecida com estofamento de espuma ou envoltório de bolhas para evitar danos causados por impactos, vibrações ou manuseio áspero durante o transporte.Vamos preparar a documentação necessária, incluindo faturas, listas de embalagens, etc. para facilitar o despacho aduaneiro e o rastreamento.
Dependendo do destino e da urgência, o transporte marítimo pode ser organizado por vários métodos, como frete terrestre, carga aérea ou carga marítima.A escolha do método de envio também considera fatores como o custo, tempo de trânsito e sensibilidade da carga.
