Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HANGTUO |
| Certificação: | CE, ISO9001 |
| Número do modelo: | VE5" |
| Quantidade de ordem mínima: | 1 PC |
|---|---|
| Preço: | 145~226 USD/PC |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15 a 30 dias |
| Habilidade da fonte: | 12000 PCS/ANO |
| Tipo da engrenagem: | Dispositivo de auto-bloqueio horizontal | Utilização: | Sistema de rastreamento solar inclinado |
|---|---|---|---|
| Fornecimento de energia: | 24 V ou 48 V DC | Temperatura de funcionamento: | -30°C~+80°C |
| Rotação: | Rotação de ± 65° | Injecção de graxa: | Interno 5 anos |
| codificador: | Opcional | Tipo de dente: | dente helicoidal |
| Realçar: | Caixa de velocidades de tração por eixo único,Sistema de montagem fotovoltaica,Motor elétrico revestido caixa de velocidades |
||

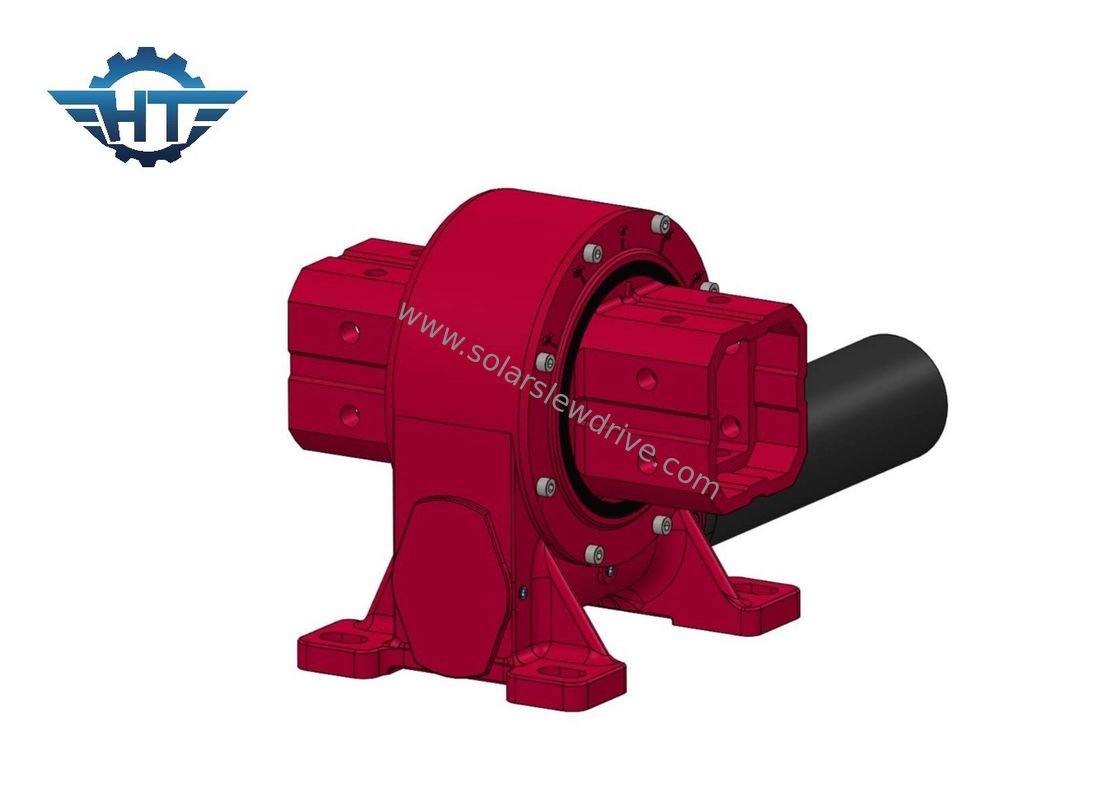

Caixa de engrenagens de tração de rolamento de eixo único com motor elétrico para sistema de rastreamento de montagem fotovoltaica
Caixa de engrenagens de tração Descrição
Uma caixa de velocidades de tração giratória para um sistema de rastreamento solar é um componente crítico que permite que os painéis solares sigam a trajetória do sol durante todo o dia.Aqui está uma descrição detalhada das suas características e funcionalidadesÉ projetado para fornecer um alto torque de saída para girar os painéis solares sem problemas. Isso garante que os painéis possam rastrear efetivamente o movimento do sol, maximizando a captura de energia durante todo o dia.
Também temos caixas de engrenagens de tração giratória para sistemas de rastreamento solar que suportam movimento de dois eixos,permitindo que os painéis solares acompanhem tanto o movimento diário do sol de leste para oeste (seguimento do azimuto) como o movimento sazonal norte-sul (seguimento da altitude)Isto maximiza a captura de energia, otimizando o ângulo de incidência entre os raios solares e os painéis solares.
Parâmetros de desempenho do acionamento vertical
| Modelo | Relação | Torque de saída nominal | Torque de inclinação | Carga axial | Carga radial | Torque de retenção | Eficiência | Precisão | Auto-bloqueio | Peso |
| N.m | N.m | kN | kN | N.m | grau | - Sim, sim. | Quilos | |||
| 3 cm | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤ 0.1 | - Sim, sim. | 13 kg |
| 5" | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | 40% | ≤ 0.1 | - Sim, sim. | 18 kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤ 0.1 | - Sim, sim. | 28 kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤ 0.1 | - Sim, sim. | 35 kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤ 0.1 | - Sim, sim. | 51 kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤ 0.1 | - Sim, sim. | 61 kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤ 0.1 | - Sim, sim. | 78 kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤ 0.1 | - Sim, sim. | 105 kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤ 0.1 | - Sim, sim. | 185 kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤ 0.1 | - Sim, sim. | 244 kg |
As caixas de engrenagem de tração giratória estão disponíveis em vários tamanhos, proporções de engrenagem e configurações de montagem para acomodar diferentes tamanhos de painéis solares e requisitos do sistema.As opções de personalização podem incluir diferentes tipos de motores, codificadores e características de protecção adaptadas a aplicações específicas.e a sua compatibilidade com os sistemas de controlo tornam-no um componente indispensável nos sistemas de produção de energia solar.
