| Nome da Marca: | HT |
| Número do modelo: | VE7” |
| Quantidade mínima: | 1 |
| Prazo de entrega: | 7 ¢ 15 dias |
| Condições de pagamento: | T/T |

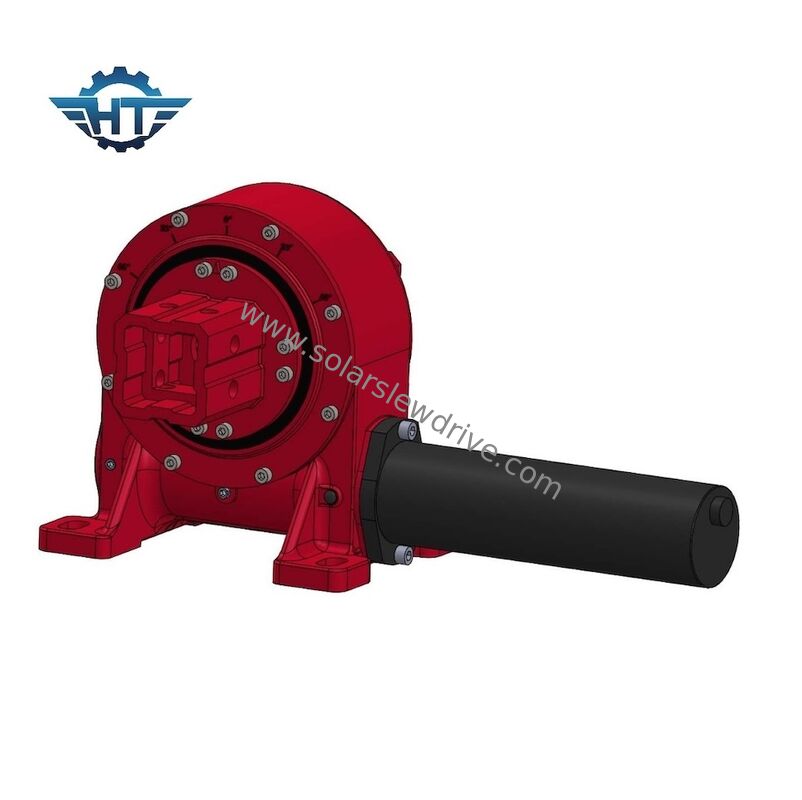

A unidade giratória de tipo dividido com estrutura de tubo quadrado para sistemas de rastreamento solar é concebida com uma configuração modular que separa a unidade de acionamento da estrutura de suporte,permitindo uma rápida desmontagem no local e uma manutenção eficienteEsta concepção reduz consideravelmente o tempo de inatividade e simplifica a substituição de peças, tornando-a especialmente adequada para instalações fotovoltaicas de grande escala, onde a fiabilidade operacional é crítica.
A estrutura de tubo quadrado de alta resistência proporciona uma excelente rigidez torsional e estabilidade mecânica, garantindo uma operação fiável em condições ambientais e de carga severas.O sistema foi concebido para aplicações ao ar livre a longo prazo e mantém um desempenho estável em temperaturas extremas, ventos fortes e tensão mecânica contínua.
Com capacidade de rastreamento preciso e robusta integridade estrutural, o sistema melhora a precisão de rastreamento e melhora a produção de energia, prolongando a vida útil.A sua concepção durável reduz a frequência de manutenção e os custos totais de propriedade das instalações fotovoltaicas.
| Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | Auto-bloqueio | Peso (kg) |
| 3 cm | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤ 0.1 | - Sim, sim. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤ 0.1 | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤ 0.1 | - Sim, sim. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤ 0.1 | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤ 0.1 | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤ 0.1 | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤ 0.1 | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤ 0.1 | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤ 0.1 | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤ 0.1 | - Sim, sim. | 251 |
| Parâmetro técnico | Descrição |
|---|---|
| Tipo de estrutura | Motor giratório de tubo quadrado de tipo dividido |
| Aplicação | Sistemas de localização solar |
| Potência de accionamento | ≤ 150 W |
| Torque de saída nominal | ≥ 7,500 Nm |
| Torque de retenção | ≥ 45 kNm |
| Classe de protecção | IP66 |
| Temperatura de funcionamento | -40°C a +80°C |
| Ângulo de rotação | 0° 360° |
| Exatidão de rastreamento | ≤ 0,5° |
| Método de instalação | Instalação de flanges |
| Modo de manutenção | Substituição modular |
| Tratamento de superfície | Revestimento anticorrosivo |
| Lubrificação | Gordura de longa duração |
| Certificação | CE |
Estrutura modular de tipo dividido para desmontagem e manutenção rápidas
Torque de saída elevado num sistema de accionamento compacto
Excelente resistência ao ambiente em condições extremas ao ar livre
Baixo consumo de energia com elevada capacidade de retenção
Duração de vida útil com requisitos mínimos de manutenção
Certificado CE de conformidade com as normas internacionais
O suporte técnico e os serviços do nosso produto Solar Slewing Drive incluem:
