| Nome da Marca: | HangTuo |
| Número do modelo: | VE7” |
| Quantidade mínima: | 1 peça |
| preço: | USD 100~1600/ pc |
| Prazo de entrega: | 15 a 45 dias |
| Condições de pagamento: | L/C, T/T, Western Union |
Solução de tração giratória de alta confiabilidade para aplicações de rastreamento solar

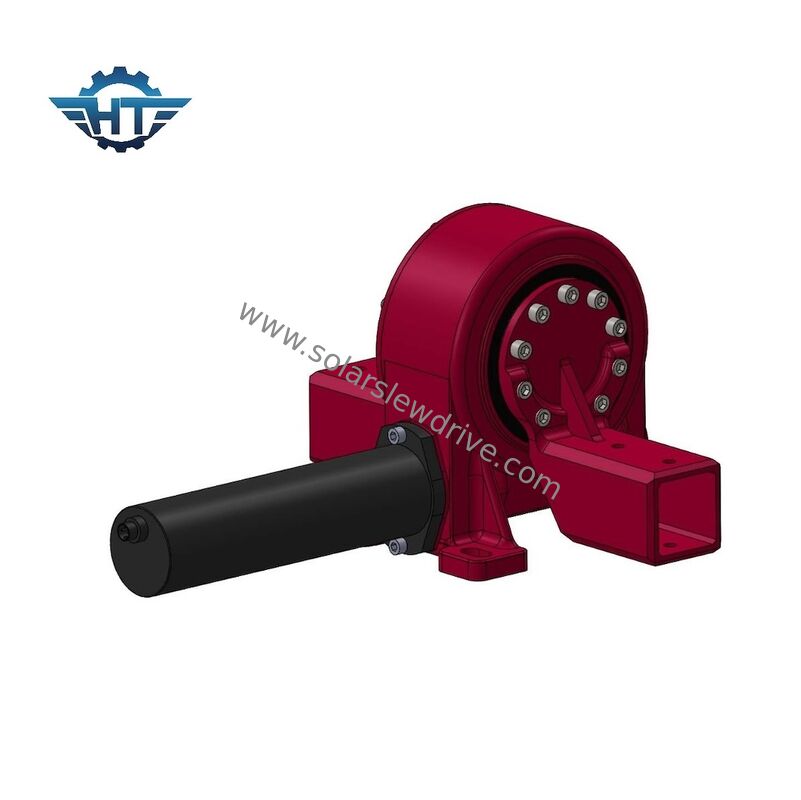

A caixa de velocidades de tração de eixo único Hangtuo foi especialmente projetada para sistemas de rastreamento solar que exigem desempenho de rotação confiável, longa vida útil e forte resistência ambiental.Dispondo de um gabinete de proteção IP66 totalmente fechado e de uma estrutura de transmissão de engrenagem de minhoca, os nossos acionamentos giratórios fornecem uma excelente protecção contra poeira, chuva, areia e condições externas adversas.
Com um projeto compacto, alta potência de torque e capacidade de auto-bloqueio,As caixas de engrenagem de tração de slew de Hangtuo ajudam os rastreadores solares a obter um posicionamento estável do painel, reduzindo os requisitos de manutenção e melhorando a confiabilidade do sistema.
Folha de dados do modelo VE de accionamento giratório
| Modelo | Relação | Torque de saída nominal ((N.m.) | Torque de inclinação ((N.m.) | Torque de retenção ((N.m.) | Carga axial ((kN) | Carga radial ((kN) | Eficiência | Auto-bloqueio | Peso ((kg) |
| Um 3. | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sim, sim. | 12 |
| Cinco. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sim, sim. | 32 |
| - Oito. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sim, sim. | 251 |
Por que escolher a caixa de engrenagens de tração de rolamento Hangtuo para rastreadores solares?
IP66 Proteção totalmente fechada para ambientes exteriores
Os rastreadores solares operam em ambientes desafiadores, incluindo áreas desérticas, regiões costeiras e locais de alta umidade.As unidades de revestimento Hangtuo adotam um design de caixa selada para evitar a entrada de poeira e água, garantindo uma operação fiável em condições climáticas adversas.
- Não.Transmissão de engrenagem de minhoca com função de auto-bloqueio
A estrutura da engrenagem de minhoca e da roda de minhoca fornece engajamento de vários dentes, proporcionando alta capacidade de binário e desempenho estável da transmissão.
A função de auto-bloqueio integrada ajuda a evitar o movimento reverso causado por cargas externas, como a força do vento, melhorando a segurança e a estabilidade dos sistemas de rastreamento solar.
Os benefícios incluem:
Design compacto com alta densidade de binário
As unidades giratórias da série Hangtuo VE oferecem uma estrutura compacta, proporcionando um binário de saída elevado,tornando-os adequados para rastreadores solares de eixo único onde o espaço de instalação e a fiabilidade são fatores críticos.
Em comparação com as soluções de acionamento tradicionais, a nossa caixa de velocidades de tração automática fornece:
Relação mais elevada entre o binário e o peso Instalação mais fácil Menor complexidade do sistema Redução dos custos de exploração e manutenção
Parâmetros da unidade de giro da série VE
| Modelo | Relação | Torque de saída nominal (N.m) | Torque de inclinação (Nm) | Torque de retenção (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Auto-bloqueio | Peso (kg) |
| Um 3. | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | - Sim, sim. | 12 |
| Cinco. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | - Sim, sim. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | - Sim, sim. | 32 |
| - Oito. | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | - Sim, sim. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | - Sim, sim. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | - Sim, sim. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | - Sim, sim. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | - Sim, sim. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | - Sim, sim. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | - Sim, sim. | 251 |
Aplicações de rastreadores solares
As caixas de engrenagem de tração de série Hangtuo VE são amplamente utilizadas em:
Sistemas de rastreamento solar fotovoltaicos
Projetados para rastreadores solares de um único eixo, os nossos drives fornecem um posicionamento preciso e confiável para melhorar a eficiência da colheita de energia solar.
Aplicações típicas:
Outras aplicações industriais
Além do rastreamento solar, os motores giratórios Hangtuo também são usados em:
Disponível soluções personalizadas de movimentação de rolamento
Cada aplicação tem requisitos diferentes em relação ao binário, velocidade, dimensões de montagem, proteção contra corrosão e sistemas de controle.
Hangtuo forneceSoluções OEM e personalizadas de tração giratória, incluindo:
A nossa equipa de engenheiros pode desenvolver soluções optimizadas de tração de acordo com o seu projeto mecânico e condições de funcionamento.
