| Nome da Marca: | HangTuo |
| Número do modelo: | VE10 |
| Quantidade mínima: | 1 peça |
| Price: | USD 280~504 / pc |
| Prazo de entrega: | 15 a 45 dias |
| Condições de pagamento: | L/C, T/T, Western Union |

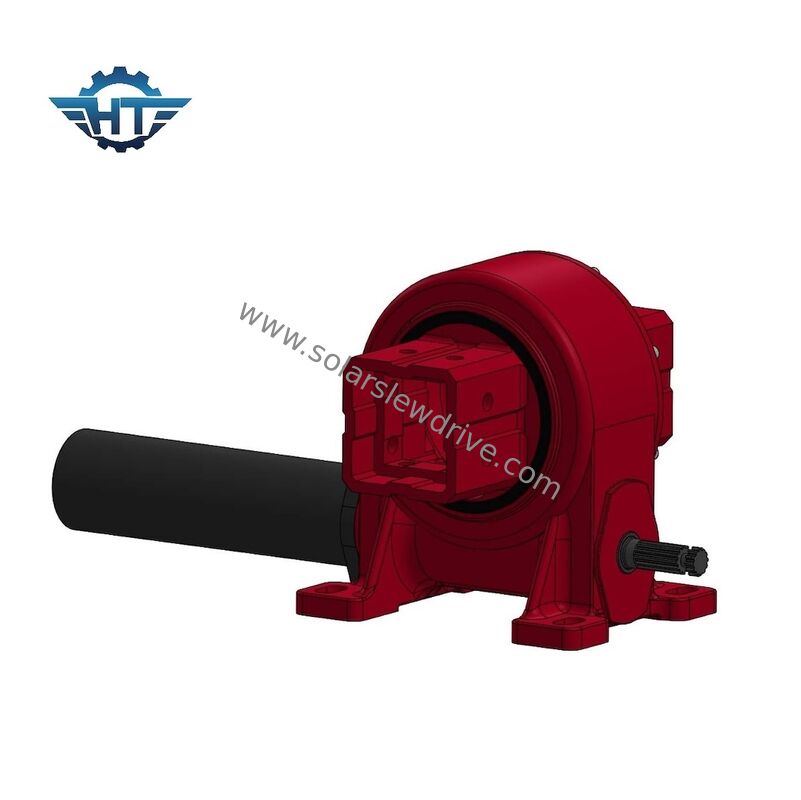

Caixa de Engrenagens com Acionamento de Giro Pesado IP66 para Sistemas de Rastreamento Solar de Eixo Único
Descrição do Produto
A Caixa de Engrenagens com Acionamento de Giro Pesado Série VE da HANGTUO é projetada especificamente para sistemas de rastreamento solar de eixo único em instalações fotovoltaicas de grande escala. Apresentando proteção ambiental IP66 e design de engrenagem sem-fim autoblocante, este acionamento de giro fechado oferece desempenho de posicionamento confiável e preciso ao longo da vida útil de mais de 25 anos dos projetos solares modernos.
Principais Características
Invólucro com Classificação IP66: Proteção completa contra entrada de poeira e jatos de água potentes para operação em todas as condições climáticas
Design Autoblocante: Elimina a necessidade de freios externos; mantém a posição durante quedas de energia
Posicionamento de Alta Precisão: Precisão de ≤0,1° para captura ideal de energia solar
Batentes Mecânicos Integrados: Rotação de ±60° com limites mecânicos para proteção contra falha de software
Folga Pré-definida da Engrenagem: Calibrado de fábrica para instalação imediata sem ajuste em campo
Montagem Flexível do Motor: Opções de conexão do motor no lado esquerdo ou direito
Operação Suave: Partida e parada fáceis reduzem o estresse mecânico
Especificações Técnicas
Modelo VE10 (Em Destaque)
|
Parâmetro |
Especificação |
|---|---|
|
Relação de Engrenagem |
100:1 |
|
Torque de Saída Nominal |
16.000 N·m |
|
Torque de Inclinação |
12 kN·m |
|
Torque de Retenção |
70 kN·m |
|
Carga Axial Estática |
110 kN |
|
Carga Radial Estática |
220 kN |
|
Carga Axial Dinâmica |
54 kN |
|
Carga Radial Dinâmica |
110 kN |
|
Eficiência |
40% |
|
Precisão |
≤0,15° |
|
Autoblocante |
Sim |
Outros Modelos da Série VE
|
Modelo |
Relação |
Torque de Saída |
Torque de Inclinação |
Carga Axial |
Carga Radial |
Torque de Retenção |
Peso |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1.500 N·m |
3,6 kN |
15 kN |
7.000 N·m |
13 kg |
|
5" |
37:1 |
637,5 N·m |
5.000 N·m |
16 kN |
27 kN |
9.200 N·m |
18 kg |
|
7" |
57:1 |
1.750 N·m |
7.000 N·m |
34 kN |
58 kN |
13.200 N·m |
28 kg |
|
8" |
51:1 |
2.250 N·m |
11.200 N·m |
50 kN |
80 kN |
20.400 N·m |
35 kg |
|
9" |
61:1 |
4.300 N·m |
16.000 N·m |
60 kN |
130 kN |
27.200 N·m |
51 kg |
|
12" |
78:1 |
5.600 N·m |
25.000 N·m |
77 kN |
190 kN |
40.560 N·m |
61 kg |
|
14" |
85:1 |
6.750 N·m |
48.000 N·m |
110 kN |
230 kN |
44.200 N·m |
78 kg |
|
17" |
102:1 |
9.460 N·m |
67.000 N·m |
142 kN |
390 kN |
53.040 N·m |
105 kg |
|
21" |
125:1 |
16.000 N·m |
89.000 N·m |
337 kN |
640 kN |
65.000 N·m |
185 kg |
|
25" |
150:1 |
21.450 N·m |
112.000 N·m |
476 kN |
950 kN |
89.000 N·m |
244 kg |
Construção & Materiais
Invólucro: Ferro fundido de alta resistência com revestimento resistente à corrosão
Engrenagem: Aço liga 42CrMo usinado com precisão
Rolamento de Giro: Aço forjado 50Mn com pistas endurecidas
Vedação: Selos de múltiplos lábios com classificação IP66 para proteção ambiental completa
Lubrificação: Preenchido de fábrica com graxa sintética de alto desempenho
Aplicações
Sistemas de rastreamento solar de eixo único
Instalações fotovoltaicas de grande escala
Projetos solares comerciais e industriais
Matrizes de rastreamento solar agrícola
Instalações remotas e em ambientes hostis
Vantagens de Instalação
Pronto para Instalar: Pré-montado e pré-calibrado na fábrica
Sem Ajuste Necessário: Folga da engrenagem definida antes do envio
Montagem Versátil: Compatível com os principais projetos de estrutura de rastreador
Fiação Simplificada: Posicionamento flexível do motor para roteamento ideal de cabos
Confiabilidade & Manutenção
Os acionamentos de giro da série VE são projetados para manutenção mínima ao longo de sua vida útil:
Construção Selada: Proteção IP66 impede a entrada de contaminantes
Autoblocante: Nenhuma manutenção de freio necessária
Materiais Duráveis: Componentes de aço endurecido resistem ao desgaste
Longa Vida Útil: Projetado para instalações solares de mais de 25 anos
Suporte Técnico
Nossa equipe de engenharia de aplicação fornece suporte técnico abrangente, incluindo cálculos de carga, assistência na seleção de modelos e recomendações personalizadas para os requisitos específicos do seu projeto de rastreamento solar.
Entre em contato conosco para obter preços, especificações técnicas e recomendações específicas do projeto para o seu sistema de rastreamento solar.
