Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio

|
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE9 |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| modelo: | 9 polegadas | Relação da engrenagem: | 61:1 |
|---|---|---|---|
| Eficiência: | 40% | Tipo: | linha central dupla |
| Aplicação: | Energia solar | Serviço do OEM: | Disponível |
| Lugar de origem: | Changzhou, China | Motorista: | motores 24vdc |
| Realçar: | motor de movimentação do pântano,engrenagem de anel do gerencio |
||

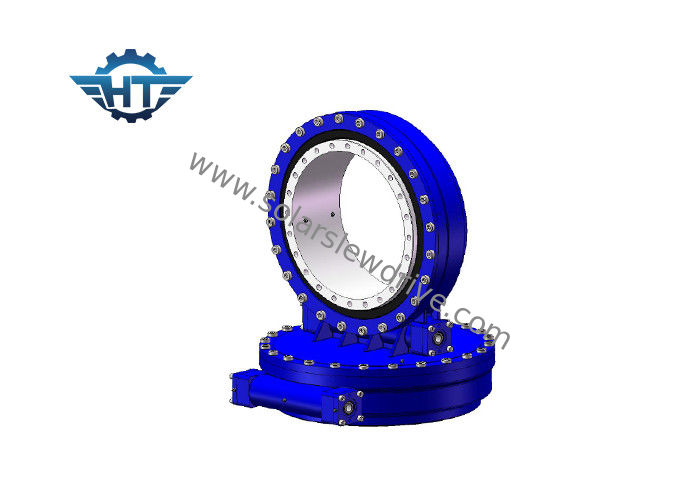

Perseguidor solar da linha central 50Mn/42CrMo dupla material de SDE9 com os motores 24VDC planetários elétricos
Descrição
A movimentação do gerencio é uma caixa de engrenagens que possa com segurança guardar cargas radiais e axiais, assim como transmite um torque para girar. A rotação pode estar em uma única linha central, ou em machados múltiplos junto. As movimentações do gerencio são feitas fabricando a engrenagem, os rolamentos, os selos, o alojamento, o motor e outros componentes auxiliares e montagem deles em uma caixa de engrenagens de Únished.
A movimentação do gerencio é aplicada extensamente em reboques modulares, em guindastes, em equipamento da garra da madeira, na plataforma de trabalho aérea, em sistemas solartracking das energias eólicas dos sistemas, etc.
a movimentação do gerencio é apropriada para áreas da alto-latitude e o eÜciency da produção de eletricidade será aumentado sobre 35%, que melhoram signiÚcantly o effciency do sistema da geração das energias solares.
Para o sistema de rastreio solar da único-linha central horizontal, o eixo principal do painel solar ajustará o ângulo para seguir precisamente o ângulo da declinação. Este tipo da movimentação do gerencio é aplicado somente para a baixa área das latitudes.
Adotando o rolamento do gerencio como seu componente do núcleo, a movimentação do gerencio pode carregar a força axial, força radial e da inclinação momento simultaneamente. A movimentação do gerencio é aplicada extensamente em sistemas de rastreio solares.
O sistema de rastreio solar é dividido no sistema de rastreio solar da único-linha central horizontal, no perseguidor inclinado da único-linha central e no sistema de rastreio solar da linha central dupla.
As movimentações do gerencio que são usadas em sistemas de rastreio solares são principalmente única linha central (série do SE), linha central dupla (série de SDE) e tipo vertical (série da VE). E os modelos usados os mais comuns são SE3, SE5, SE7, SE9; SDE3, SDE7, VE7, VE9.
Parâmetros de desempenho do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 21kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 32kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 54kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 88kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 157 quilogramas |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 214kg |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 315kg |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 481kg |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 682 quilogramas |
Como escolher o tamanho apropriado de movimentações do gerencio?
Escolher um tamanho apropriado das movimentações do gerencio a fim evitar da falta do desempenho ou do excesso não único do desempenho é jogar um papel importante em conseguir soluções eficazes na redução de custos.
Dê-nos por favor a seguinte informação a fim selecionar uma movimentação apropriada do gerencio:
1. a aplicação
2. o toque da saída exigiu. Se você não tem uma ideia clara desses dados, apenas diga-nos a carga, por exemplo, o peso dos painéis e dos suporte em nossa movimentação do gerencio.
3. as dimensões da carga e o vento o mais grande em sua área nos 10 anos passados que são usadas para calcular se a movimentação que nós recomendamos poderiam carregar a carga do maxium quando vier o vento grande.
4. a velocidade que da saída você exigiu que nos ajudará a recomendar os motores apropriados para você.
5. outras informações tais como a procura etc. da folga, da categoria do IP
