Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
 |
| Lugar de origem: | China |
| Marca: | HangTuo |
| Certificação: | CE, ISO9001 |
| Número do modelo: | SDE5” |
| Quantidade de ordem mínima: | 1 parte |
|---|---|
| Preço: | USD 280~504 / pc |
| Detalhes da embalagem: | Caixa de madeira compensada |
| Tempo de entrega: | 15~45 dias |
| Termos de pagamento: | L / C, T / T, Western Union |
| Habilidade da fonte: | PCS 2000 POR O MÊS |
| Material: | 50Mn, 42CrMo, QUARTO | modelo: | SDE 5 |
|---|---|---|---|
| Relação da engrenagem: | 37:1 | Torque avaliado da saída: | 800 nanômetro |
| Guardando o torque: | 6000 nanômetro | Inclinando o torque: | 9200 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| folga: | menos de 0,1 graus | Tipo de gerencio: | Linha central dois |
| Realçar: | Movimentação do pântano da engrenagem de sem-fim,engrenagem de anel do gerencio |
||

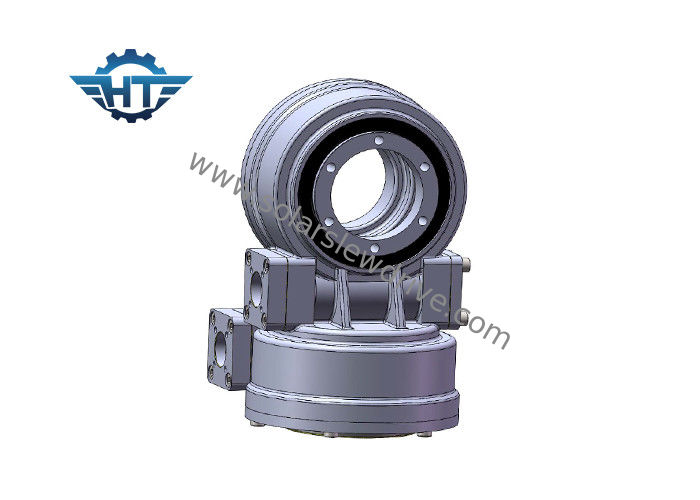

Caixa de engrenagens dupla da movimentação do pântano da linha central do fechamento do auto SDE5 com os motores elétricos da engrenagem planetária para perseguidores solares
Descrição
O desempenho de escalas das movimentações do gerencio de 6kNm a 220kNm de guardar o torque, o 200Nm a 63kNm do torque da saída, o 500Nm a 271kNm de virar a capacidade de carga do momento, e as relações de redução da caixa de engrenagens do 30:1 até 156.600: 1. A montagem pode ser feita horizontalmente, verticalmente, ou através de uma combinação de machados múltiplos.
As movimentações do gerencio da série da VE são recomendadas para montar as movimentações do gerencio que referem a parte superior de tiragem unida em aplicações solares para a melhor proteção.
As movimentações do gerencio da série do SE são recomendadas para montar as movimentações do gerencio de cabeça para baixo na linha central do azimute em pedidos solares para a melhor proteção e para adicionar a proteção para a linha central da elevação.
As movimentações do gerencio da série de SDE são montadas de dois sentidos.
Vantagens
1. Momento forte da reviravolta baseado no anel do gerencio
2. Adopt que envolve a movimentação do sem-fim
3. Conduza a carga maior para usar o multi contato de dente
4. Melhore a função de travamento automático estática
Dados técnicos da movimentação do gerencio de SDE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
