Fornecendo movimentações inovativas e eficazes na redução de custos do gerencio
Lugar de origem: | China |
Marca: | HangTuo |
Certificação: | CE, ISO9001 |
Número do modelo: | VE |
Quantidade de ordem mínima: | 1 parte |
---|---|
Preço: | USD 360/ pc |
Detalhes da embalagem: | Caixa de madeira compensada |
Tempo de entrega: | 15~45 dias |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | 500 PCS por o mês |
Marca: | Hangtuo | Material: | 50Mn, 42CrMo |
---|---|---|---|
Modelo: | tipo vertical | Certificado: | ISO9001, CE |
Motor: | 12/24VDC | Manutenção: | livre |
Cor: | Como pedido | Auto-fechamento: | sim |
Realçar: | Movimentação do pântano da engrenagem de sem-fim,engrenagem de anel do gerencio |

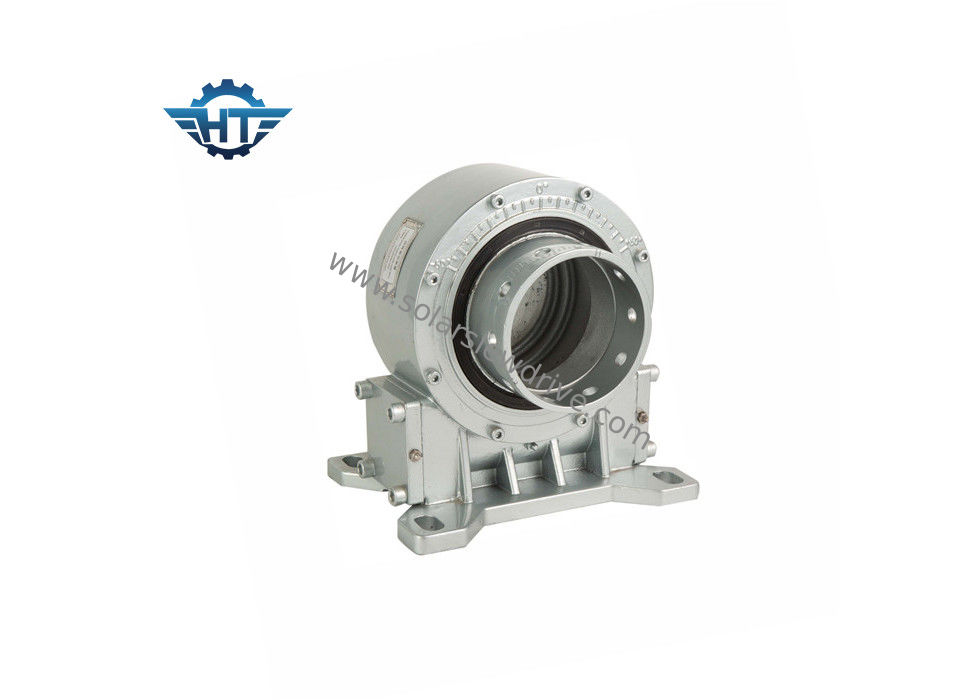

VE9 única caixa de engrenagens solar da movimentação do pântano da linha central IP66, manutenção livre para perseguidores solares horizontais
Descrição
Entrega segura – pede mais o navio em 15 dias ou em menos
Suporte laboral – os coordenadores estão estando perto para ajudar
Movimentações de alta qualidade do gerencio a preço justo – nós mandamos nossa própria fábrica com produtos encontrar-se ou exceder a qualidade de todos os tipos e nós principais usará os métodos de envio econômicos baseados em ordens diferentes para mantê-lo dentro do orçamento
As operações & as Manutenção-operações e os serviços de manutenção abaixam suas despesas gerais e taxa.
Tipo folha da VE de dados
Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | De travamento automático | Peso (quilogramas) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Sim | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Sim | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Sim | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Sim | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Sim | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Sim | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Sim | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Sim | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Sim | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Sim | 251 |
A instalação
1. Preparação
1,1 verifique a movimentação do pântano para ver se há dano físico.
1,2 superfícies de apoio limpas
2. Parafusos de montagem
Como o fabricante da caixa de engrenagens, nós não fornecemos, para justificar ou recomendar os prendedores de montagem usou-se. Tome por favor grande em especificar este artigo que unirá nosso produto ao vosso.
Os tamanhos, o número e as categorias de qualidade prescritos serão usados.
A relação do aperto (comprimento do aperto ao diâmetro do parafuso) será observada, de ≥1.5 mínimo a ≤2. máximo.
Os parafusos com um eixo inteiramente rosqueado devem ser não permissíveis.
Massacrou a função da movimentação, tempo, e a durabilidade da conexão de parafuso é afetada em caso da não-conformidade.
Use arruelas lisas da escolha apropriada do tamanho e da força de apertar torques de modo que a pressão interfacial permissível não seja excedida.
Os parafusos de montagem estão nos casos normais fixados adequadamente preloading correto.
Observação: Uso dos anéis da separação, das arruelas da separação, etc. não permissíveis.
Apertando o torque e preloads iniciais para os parafusos de montagem.
Apertando o torque |
Dimensão do parafuso de montagem |
|||||
Classe |
M6 (1/4-20UNC) |
M8 (5/16-18UNC) |
M10 (3/8-16UNC) |
M12 (7/16-14UNC) |
M16 (5/8-11UNC) |
M20 (3/4-10UNC) |
Classe 8,8 | 10,2 N.M | 24,7 N.M | 49 N.M | 85,5 N.M | 212,2 N.M | 414 N.M |
Classe 10,9 | 14,3 N.M | 34,8 N.M | 68,9 N.M | 120,2 N.M | 298,4 N.M | 582,1 N.M |
Classe 12,9 | 17,2 N.M | 41,7 N.M | 82,7 N.M | 144,2 N.M | 358,1 N.M |
689,5 N.M |
