| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 parte |
| preço: | USD 100~300/ pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L/C, T/T, Western Union |

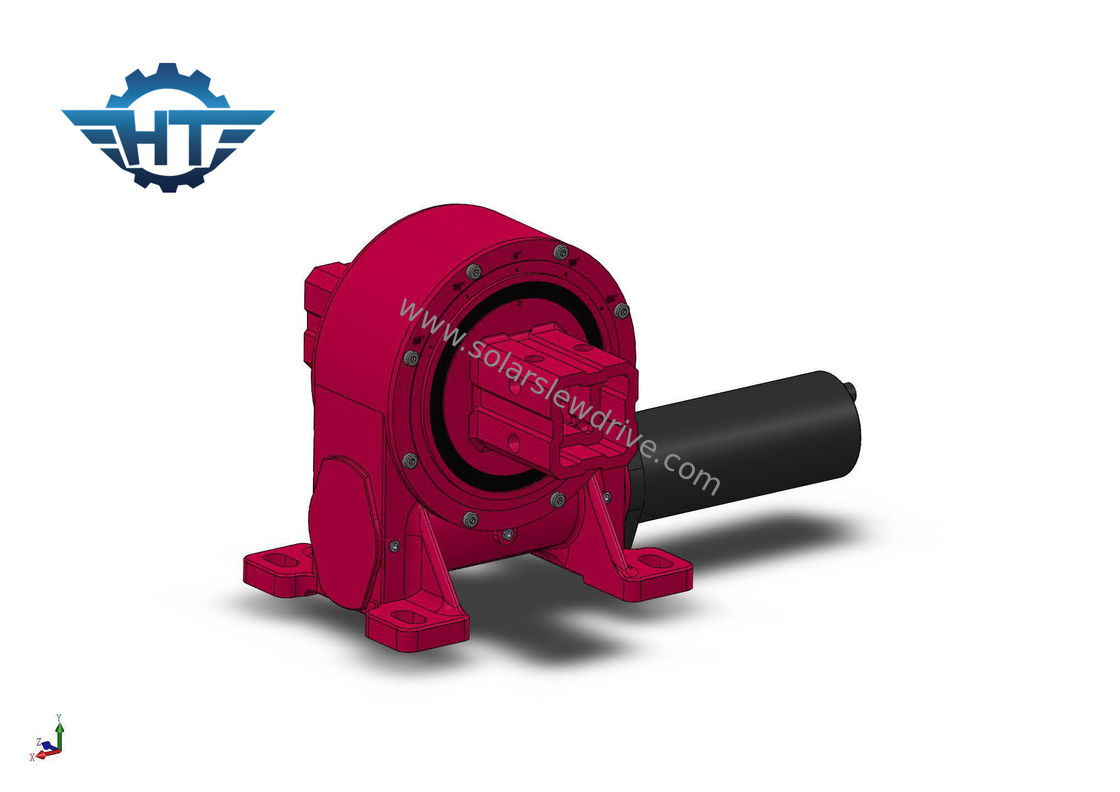

3 caixa de engrenagens vertical da movimentação do pântano da polegada IP66, carga pesada para o sistema de rastreio do painel solar
Descrição
A movimentação do gerencio VE6 é um meio interior da parada da engrenagem e de limite que seja projetado para um sistema de rastreio solar da única linha central. Nossas movimentações do gerencio são postas com tecnologia do sem-fim da ampulheta para o torque máximo da engrenagem e a rotação a mais lisa.
| Movimentação de um gerencio de 6 polegadas | |
| Tipo | Hangtuo |
| Torque da saída | 5100 N.m |
| Inclinando o torque do momento | 8000 N.m |
| Guardando o torque | 39000 N.m |
| Avaliação axial estática | kN 110 |
| Relação da engrenagem | 51:1 |
| Tacheando a precisão | ≤0.15° |
| Peso | 45 quilogramas |
| Padrão | CE/ISO |
| Lugar de origem | China |
| Serviço | Serviço do OEM; Solução personalizada |
| Material | 42CrMo |
| Termos do transporte | pelo mar, pelo ar ou pela estrada de ferro |
| Prazo de entrega | No prazo de 25 dias após o sinal |
| Porto | Shanghai |
| Termos do pagamento |
: T/T B: Western Union C: Paypal |
As movimentações padrão do pântano são cabidas com um alojamento aberto e um único auto que travam o eixo do sem-fim da ampulheta. Uma vez que a entrada da fonte de energia é retornada ao ponto morto, o eixo do sem-fim travará a carga na posição sem exigir nenhum dispositivo de travagem externo.
Modelo Performance Parameters da VE
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Relação | Precisão (grau) | Precisão (°) | IP | De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.1 | 66 | Sim | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | ≤0.1 | 66 | Sim | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.1 | 66 | Sim | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.1 | 66 | Sim | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.1 | 66 | Sim | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.1 | 66 | Sim | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.1 | 66 | Sim | 88 quilogramas |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.1 | 66 | Sim | 135 quilogramas |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.1 | 66 | Sim | 192 quilogramas |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.1 | 66 | Sim | 251 quilogramas |
Aplicações
O pedido o mais comum da movimentação do gerencio para os perseguidores solares de gerencio da duplo-linha central do drivesare da duplo-linha central, tais como os heliostats e o photovoltaics concentrado (CPV), e pratos do satélite ou do radar. Outras aplicações incluem elevadores automotivos, positioners robóticos do braço, e equipamento da fase.
