| Brand Name: | HangTuo |
| Model Number: | VE5" |
| MOQ: | 1 parte |
| preço: | USD 280~504 / pc |
| Delivery Time: | 15~45 dias |
| Payment Terms: | L/C, T/T, Western Union |

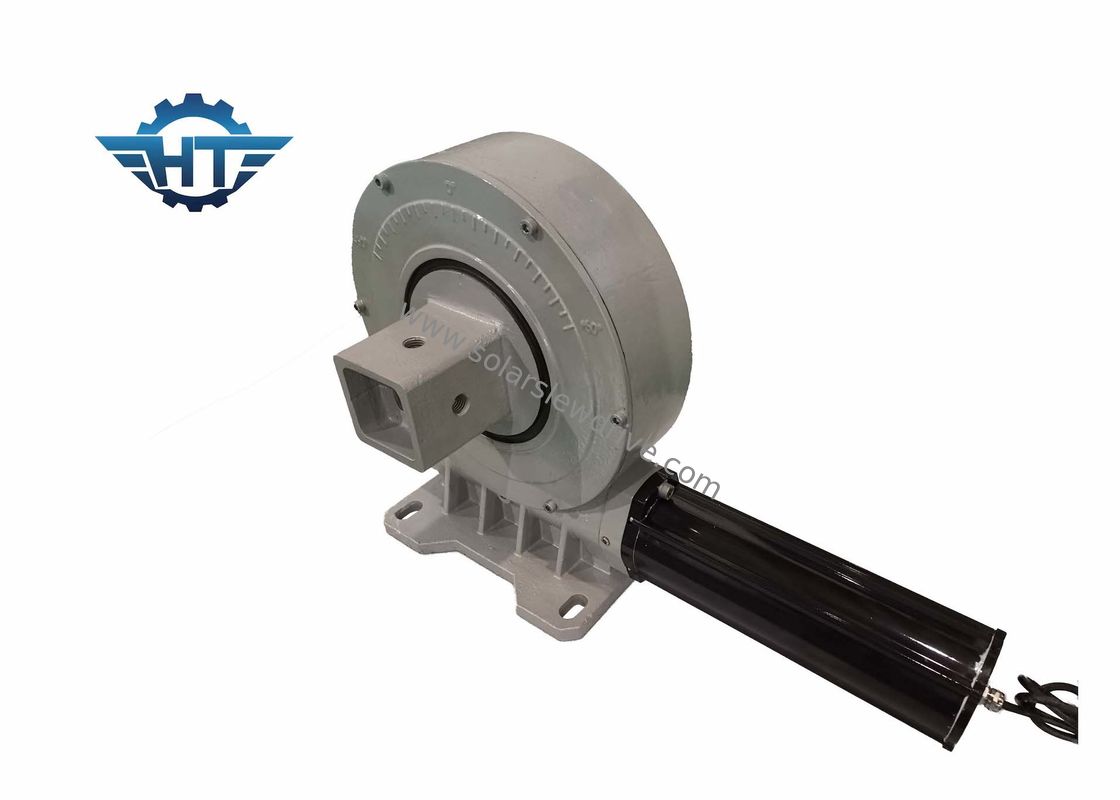

Caixa de engrenagens pequena vertical da movimentação do gerencio para o sistema de rastreio solar
Descrição pequena da caixa de engrenagens da movimentação do gerencio
O dispositivo da movimentação do gerencio é um mecanismo completo-circunferencial da transmissão da retardação do gerencio que integre uma fonte de energia de condução. Usa um rolamento do gerencio como um seguidor da transmissão e um acessório do mecanismo. O outro anel é usado como um seguidor da transmissão e uma base da conexão para a peça de trabalho conduzida, de modo que o rolamento próprio do gerencio seja uma conexão do gerencio da completo-circunferência, e a fonte de energia de condução e a movimentação principal é configurada eficientemente. É um mecanismo universal da transmissão da retardação que integre as funções da rotação, da retardação e da condução, e ao mesmo tempo tem uma estrutura simples e é conveniente fabricar e manter.
Parâmetros de desempenho de séries da VE
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 |
Aplicações
O dispositivo da movimentação do gerencio pode ser usado em toda a ocasião que exigir a rotação do completo-círculo e exigir a velocidade variável. Quando é necessário realizar a transmissão de energia do grande torque, a transmissão do movimento da elevada precisão ou a seleção do mecanismo com exigências altas para a estrutura e a integração compactas de corpo, os motoristas de gerencio são a melhor solução.
As aplicações mais comuns são geralmente maquinaria da engenharia e de construção, assim como energia solar, energias eólicas e vária maquinaria a longo prazo do seguimento automático.
