| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| preço: | 145~226 USD/PC |
| Delivery Time: | 15~30 DIAS |

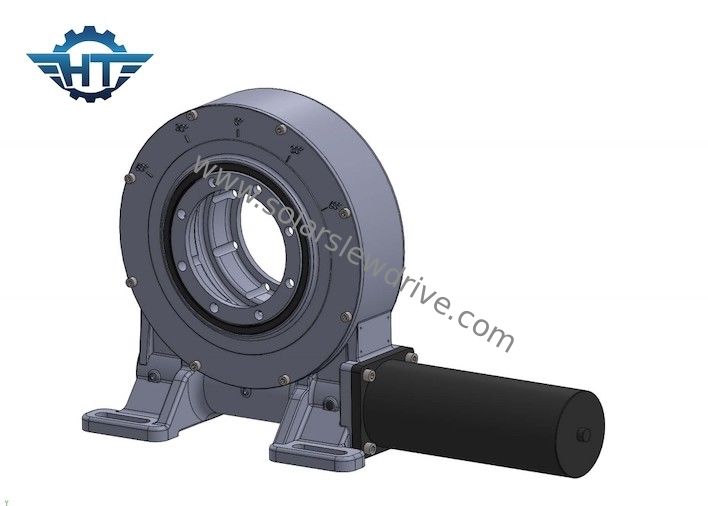

Única caixa de engrenagens da movimentação do pântano da linha central com o motor elétrico para o sistema de rastreio da montagem do picovolt
Massacrou a descrição da caixa de engrenagens da movimentação
O dispositivo giratório da movimentação é chamado igualmente um redutor giratório, um redutor da engrenagem, um redutor da plataforma giratória, um mecanismo giratório, e um par giratório da movimentação. Todos usam o rolamento do gerencio como o rolamento principal, e a fonte auxiliar da movimentação usa a engrenagem ou o sem-fim como a parte de condução, para realizar as funções da rotação da retardação e do completo-círculo. A composição da movimentação do gerencio inclui principalmente as engrenagens (ou os sem-fins), os rolamentos do gerencio, os motores, os alojamentos, e as bases. As movimentações do gerencio podem basicamente ser divididas em únicas movimentações do gerencio da movimentação do sem-fim, em movimentações dobro do gerencio da movimentação do sem-fim e em tipos especiais de movimentações do gerencio.
Parâmetros de desempenho verticais da movimentação do pântano
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Carga axial | Carga radial | Guardando o torque | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | kN | kN | N.m | grau | Sim | quilograma | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | 40% | ≤0.1 | Sim | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Sim | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Sim | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Sim | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Sim | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Sim | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Sim | 78 quilogramas |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Sim | 105 quilogramas |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Sim | 185 quilogramas |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Sim | 244 quilogramas |
Sua estrutura adota o envolvimento do sem-fim e da engrenagem dura da superfície do dente, que podem ser aplicados às ocasiões do torque de baixa velocidade e alto; é amplamente utilizada no sistema de rastreio da geração das energias solares. A fim aplicá-la no campo de planejamento, muitos fabricantes desenvolveram a estrutura da engrenagem e aplicaram-na na alta velocidade.
